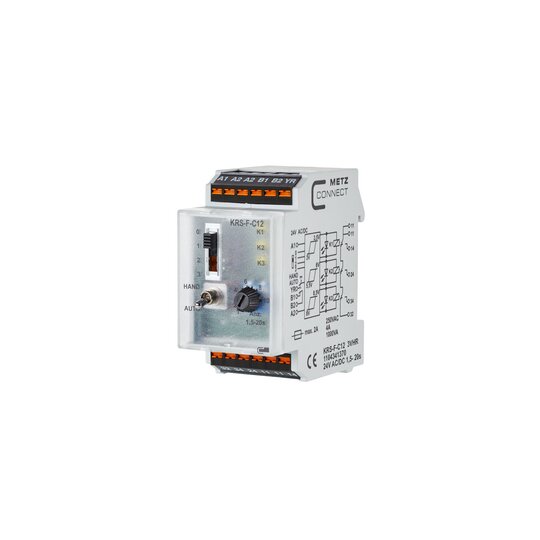

BTR 1104341370 KRS-F-C12 3VHR 24VAC/ DC1.5-20S
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 9292027
- EAN
- 4251394629377
- Hersteller-Nr.
- 1104341370
- DEHA.-Nr.
- 6417377
- eClass.-Nr.
- 27371601
- Herstellerlink
- Wunsch-Suchbegriff
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Komplettgerät mit Sockel | true |
| Mit abnehmbaren Klemmen | false |
| Mit LED-Anzeige | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Wechsler | 3 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 4 A |
| Schutzart (IP) | IP20 |
| Breite | 35 mm |
| Höhe | 69,3 mm |
| Tiefe | 60 mm |

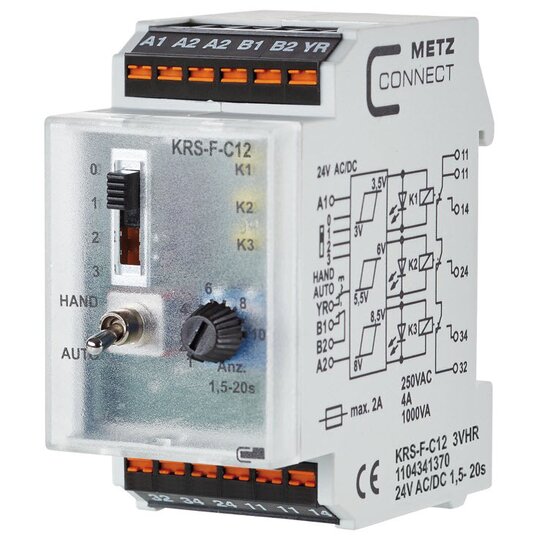

KRS-F-C12 3VHRFuer die Spannungsversorgung am Geraet sind einVerpolungsschutz und ein Varistor als Schutzbeschaltungvorzusehen. Das 0 - 10 V Signal ist Ground gebunden undwirkt mit den fest eingestellten Schaltpunkten auf dieAusgangsrelais.3,5 V - Stufe 1 aktiv.6,5 V - Stufe 2 aktiv.8,5 V - Stufe 3 aktiv.Der eingebaute Schalter hat die SchalterstellungenHAND / AUTO und 0 / 1 / 2 / 3 und eine Schalterrueckmeldungfuer den AUTO - Kontakt ist vorhanden. Umschalt- undMindesteinschaltzeit sind von 1,5 - 20 s einstellbar.Gelbe LEDs signalisieren den Schaltzustand der Ausgangsrelais.Ausgangskontakte als Wechsler zwangsverriegelt, mit 4 A Dauerstrom fuerNennspannungen 24 V AC/DC. Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: FederkraftklemmenMasse (BxHxT): 35 x 69,3 x 60 mmGewicht: 95 gFabrikat: METZ CONNECTTyp: KRS-F-C12 3VHRArt.-Nr. 1104341370oder gleich geeignet
