BTR 11050170 PT-F-C12 24 V AC/DC
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 9292020
- EAN
- 4251394628387
- Hersteller-Nr.
- 11050170
- DEHA.-Nr.
- 6342748
- eClass.-Nr.
- 19179290
- Herstellerlink
- Wunsch-Suchbegriff
| Anschlussart Primärseite | sonstige |
| Anschlussart Sekundärseite | sonstige |
| Bidirektional | false |
| Überstromschutz | true |
| Galvanische Trennung | passiv |

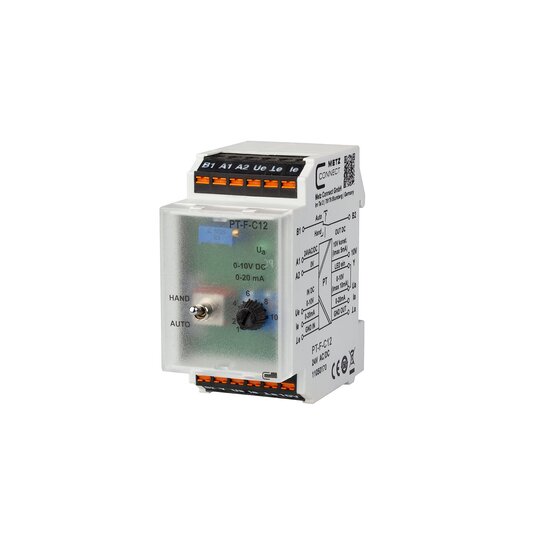

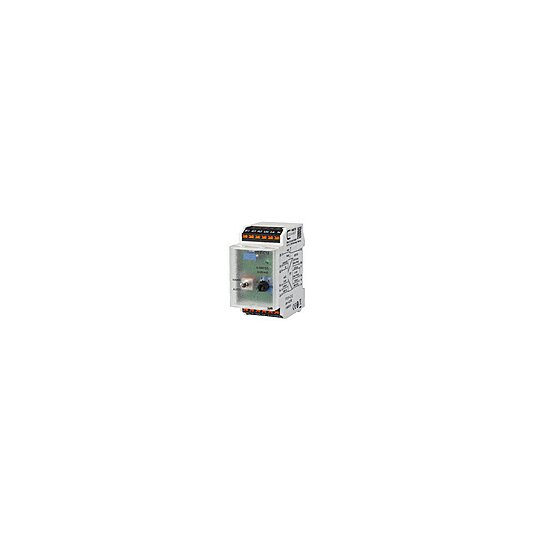

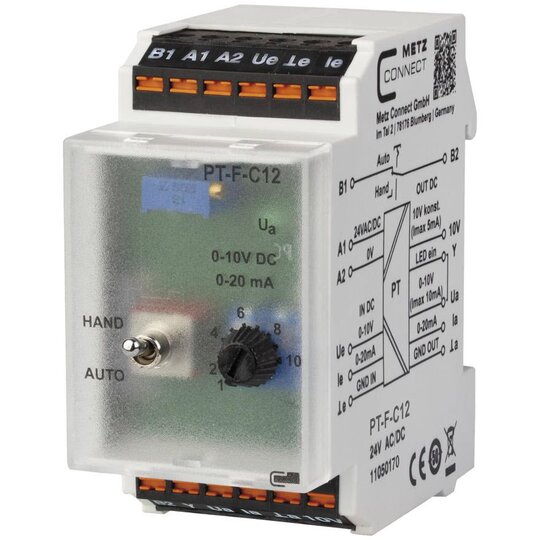

PT-F-C12Zur Anpassung oder Trennung von unterschiedlichenPotentialen mit Notbedienung oder zur Erstinbetriebnahmevon stetigen Signalen. Hierzu sind ein Schalter und einPoti eingebaut. Der eingebaute Schalter hat dieSchalterstellung MANU / AUTO und eineSchalterstellungsrueckmeldung fuer den AUTO - Kontakt.MANU: Signal mit dem Poti einzustellen.AUTO: Signal vom Regler wird proportional uebersetzt.Eine gelbe LED leuchtet proportional zur Stellgroesse wenneine Rueckmeldung des Ausgangssignals oder von dem externenGeraet angeschlossen wird.Eingangssignal: 0 - 10 V DC.Eingangssignal: 0 - 20 mA.Ausgangsspannung: 10 V DC, max. 5 mA.Ausgangssignal: 0 - 10 V DC, max. 10 mA.Ausgangssignal: 0 - 20 mA.Fuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: FederkraftklemmenMasse (BxHxT): 35 x 69,3 x 60 mmGewicht: 78 gFabrikat: METZ CONNECTTyp: PT-F-C12Art.-Nr. 11050170oder gleich geeignetrontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei abhängig von der Höhe des Ausgangssignals (Brücke zwischen Ua und Y). Alternativ kann ein externes Signal am Eingang Y zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden.Anschluss mit Federkraftklemmen (Push-In)
