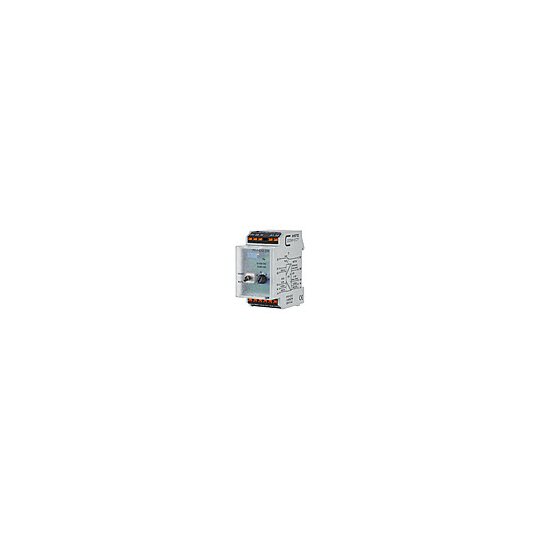

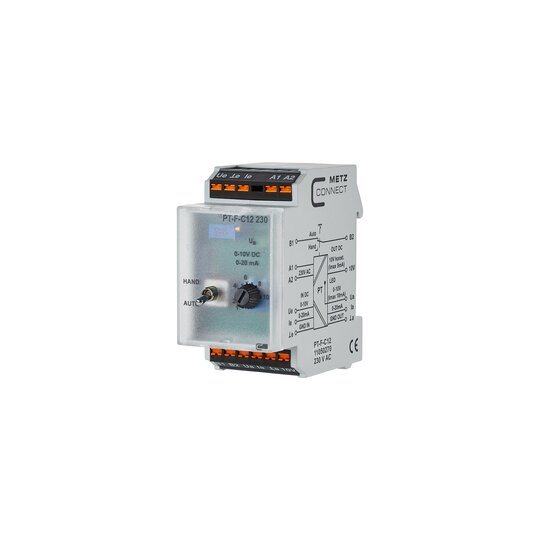

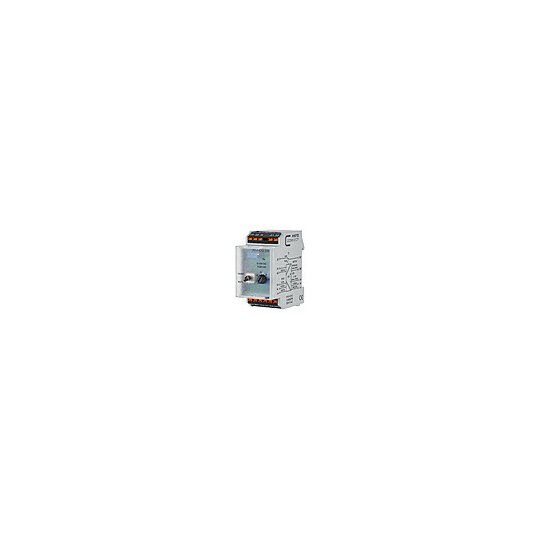

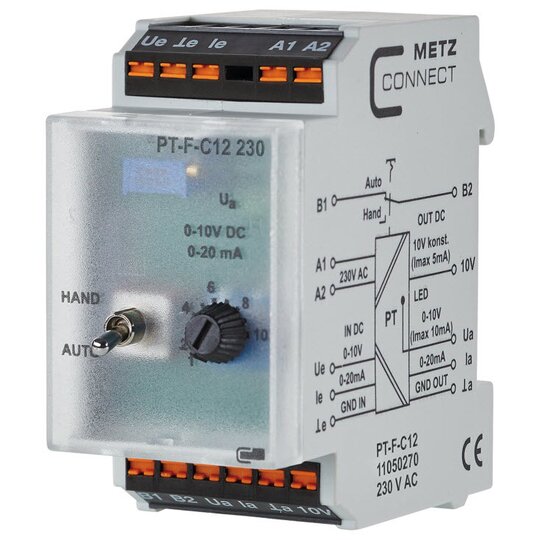

BTR 11050270 PT-F-C12 POTENTIALTR.230VAC

PT-F-C12Zur Anpassung oder Trennung von unterschiedlichenPotentialen mit Notbedienung oder zur Erstinbetriebnahmevon stetigen Signalen. Hierzu sind ein Schalter und einPoti eingebaut. Der eingebaute Schalter hat dieSchalterstellung MANU / AUTO und eineSchalterstellungsrueckmeldung fuer den AUTO - Kontakt.MANU: Signal mit dem Poti einzustellen.AUTO: Signal vom Regler wird proportional uebersetzt.Eine gelbe LED leuchtet proportional zur Stellgroesse wenn eineRueckmeldung des Ausgangssignals oder von dem externenGeraet angeschlossen wird.Eingangssignal: 0 - 10 V DC.Eingangssignal: 0 - 20 mA.Ausgangsspannung: 10 V DC, max. 5 mA.Ausgangssignal: 0 - 10 V DC, max. 10 mA.Ausgangssignal: 0 - 20 mA.Fuer Nennspannungen 230 V AC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: FederkraftklemmenMasse (BxHxT): 35 x 69,3 x 60 mmGewicht: 78 gFabrikat: METZ CONNECTTyp: PT-F-C12Art.-Nr. 11050270oder gleich geeigneter das frontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Die integrierte LED dient zur Anzeige der Helligkeit abhängig von der Höhe des Ausgangssignals Ua.Anschluss mit Federkraftklemmen (Push-In)
