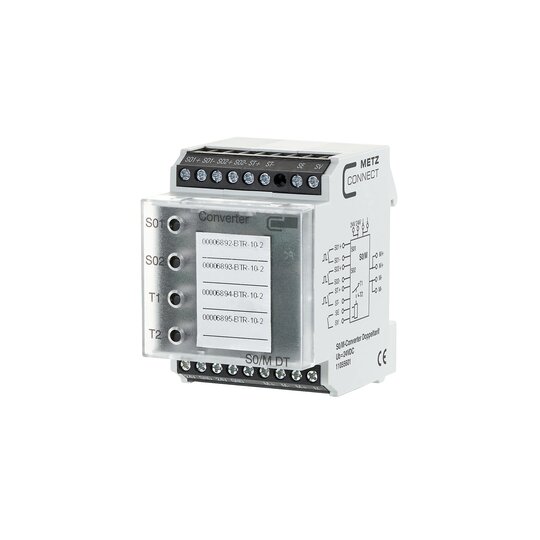

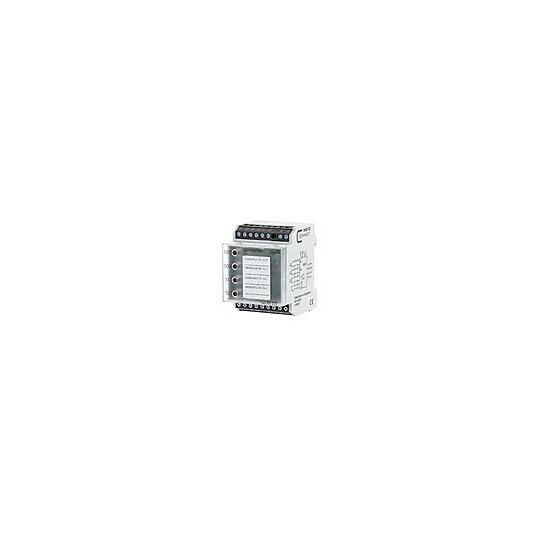

BTR 11055601 S0/M-Converter Doppeltarif

Impulszählwerk zur Zählung von Impulsen, die von Energiezählern über Reed-Kontakte oder passiven Transistor-Ausgängen (Open Collector) im Verhältnis zur gemessenen Energie generiert werden. Das Gerät verfügt über 2 Einfach-S0-Eingänge und einen dritten umschaltbaren S0-Impulseingang, z. B. zur Erfassung von Doppeltarifzählern. Erfasst werden können auch Impulse von beliebigen potenzialfreien Kontakten zur Zählung von z.B. Ereignissen bis zu einer Frequenz von 15 Hz. Die Erfassung der vom Energiezähler erzeugten Impulse erfolgt über eine genormte Stromschnittstelle nach EN 62053-31. Das Impulszählwerk versorgt den wie einen passiven Zweipol arbeitenden Impulsgeber mit einer Gleichspannung von 24 V und einem Strom zwischen 10 und 27 mA für den Schaltzustand EIN (aktiv) und 0 bis 2 mA für den Schaltzustand AUS (passiv). Der Eingang ST+/ST- ist ein Doppeltarifzähler-Eingang, der je nach Beschaltung von Eingang SE/SV die S0-Impulse eines Zählers im Zählregister T1 oder T2 speichert. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern. , Anschluss mit Schraubklemmen
