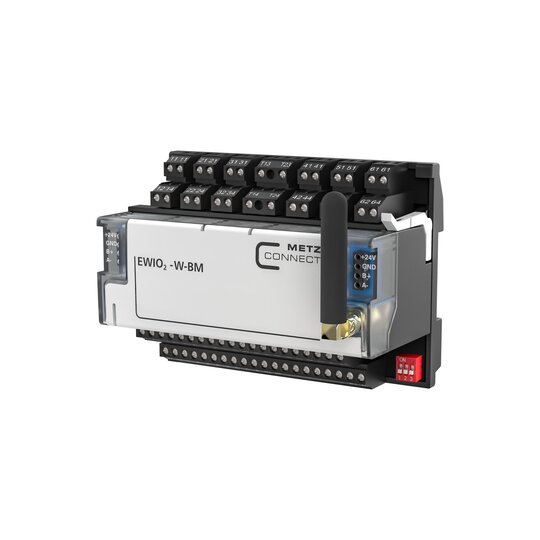

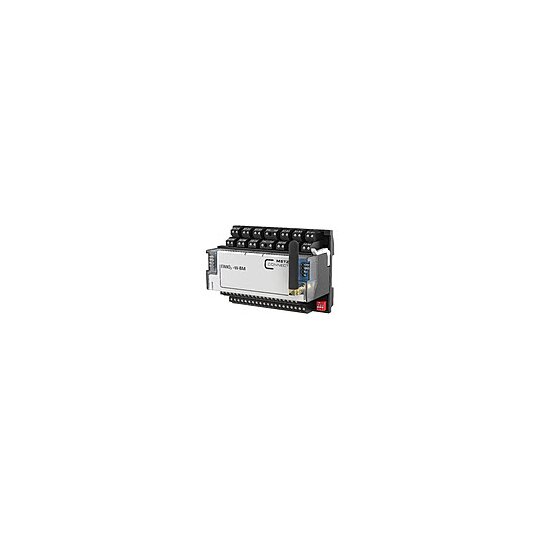

BTR 110909 EWIO2-W-BM

Das EWIO, 2-W-BM ist je nach Konfiguration ein kompakter Modbus- bzw. BACnet Server, der digitale und analoge Signale aus der Sensor- und Aktorebene mit einem Modbus TCP bzw. BACnet/IP Netzwerk verbindet. Mit einem Modbus oder BACnet Client lassen sich unterschiedliche Aufgaben in der Gebäude- und Industrieautomatisierung realisieren. Über die im Webinterface integrierte grafische Programmieroberfläche 'Node-RED' und den zahlreichen digitalen und analogen I/Os können einfache Funktionen und Steuerungsaufgaben in der Gebäude- oder Industrieautomatisierung erstellt und visualisiert werden. Zwei Ethernet-Ports mit Daisy Chain Funktion und eine WLAN-Schnittstelle sind für die Anbindung an das LAN- bzw. WLAN-Netzwerk vorhanden. Zusätzlich ist die WLAN-Schnittstelle als Accesspoint für die Konfiguration mit einem mobilen Gerät (z.B. Smartphone, Tablet, Notebook) nutzbar. Die Parametrierung, Konfiguration und Inbetriebnahme des Systems erfolgt über einen plattformunabhängigen Webbrowser. Für die Erweiterung der Sensor-/Aktorebene können MR-I/O-Erweiterungsmodule per Brückenstecker plug & play und per Verdrahtung an einer zweiten Schnittstelle des EWIO2-W-BM, Modbus RTU Geräte angeschlossen werden. Eine integrierte µSD-Speicherkarte erweitert den Funktionsumfang des EWIO2-W-BM für das Speichern der Einstellungen, Daten und Anwendungen. Relais mit HandbedienungSchaltspannung: max. 230 V ACDauerstrom: max. 6 A ohmsche Last2 x TRIAC 20-250 V AC / 0,5 A, 0,8 A (10 sec)4 x PNP Transistorausgang (schaltbar)als Spannungsquelle mit StrombegrenzungSpannung: 24 V DCStrom: 20 mA3 x analoge Ausgaenge SpannungSpannung: 0-10 V DCStrom: 5 mA (10 V DC)Last: 2 kOhmAufloesung: 14 Bit2 x analoge Ausgaenge StromStrom: 0-20 mAAufloesung: 0,05 mAVersorgungsspannung: 24 V DCBusuebertragung: LAN Ethernet, BACnet/IP(BACnet-Device-Profil:
