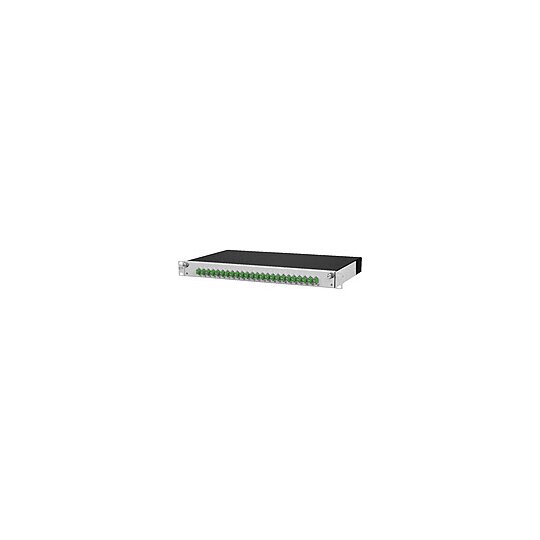

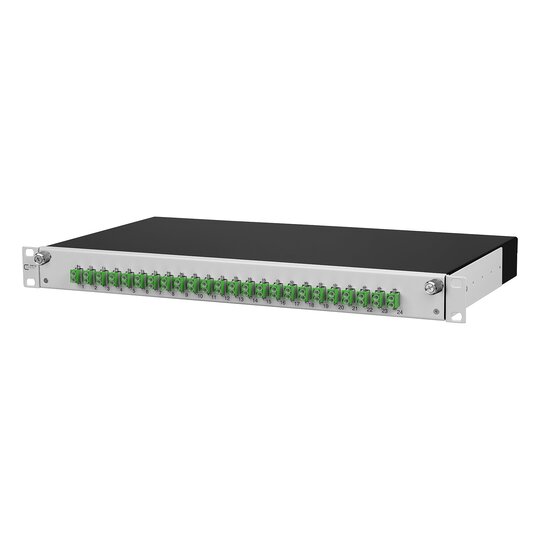

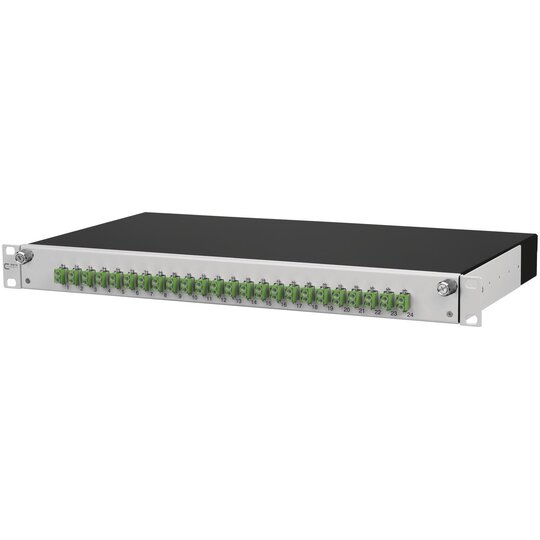

BTR 1502797624-E OpDAT slide R Patchfeld splice 24xLC-D APC (grün) OS2 grau

Listenpreis
Art.-Nr.
9291867
EAN
4251394633053
Hersteller-Nr.
1502797624-E
DEHA.-Nr.
6192768
eClass.-Nr.
19170113
Zolltarif-Nr.
85366990
Geeignet für Anzahl Kupplungen/Adapter 24
Mit Anzahl Kupplungen/Adapter 24
Mit Frontplatte true
Mit Gehäuse true
Mit Pigtails false
Faserart Singlemode
Faserklasse OS2
APC-Ausführung true
Steckverbindertyp außen LC-Duplex
Steckverbindertyp innen LC-Duplex
Farbe grau
Montageart 482,6 mm (19 Zoll)-Einbau
Anzahl der Höheneinheiten (HE) 1
Höhe 43,6 mm
Breite 481,8 mm
Tiefe 256,9 mm

OpDAT slide R 24xLC-DAPC OS2 splice19 Zoll/1HE LWL-Patchfeld mit ausziehbarer Ablagefuer hohe mechanische Beanspruchungen.Zum Anschluss von LWL-Innen- oder Aussenkabeln anPigtails mittels Fusionsspleiss. Mit abnehmbarer Stahlblechfrontplatte, bedruckt mitZiffern und mit 24 Durchbruechen fuer Kupplungen mitSchraub- oder Clipbefestigung.Bestueckt mit LWL-Kupplungen, Pigtails undSpleisskassetten mit Crimpspleissschutzhaltern zumAnschluss von LWL-Innen- oder Aussenkabeln. Unbestueckte Durchbrueche sind mit Blindstopfenverschlossen.Ausziehbare Ablage aus Stahlblech, schwarzpulverbeschichtet. Dreistufig versetzt einbaubar.Mit Auszugsstop, abkippbar und komplettherausnehmbar.Fixierung mit unverlierbaren Raendelschrauben.Rueckseitig zehn Kabeleinfuehrungsmoeglichkeitenzur Aufnahme von 4x PG13,5-, 2x PG16- oder 2xPG21-Verschraubungen bzw. M20- oderM25-Verschraubungen und zur Aufnahme von2 vorkonfektionierten Installationskabeln (VIK).Eine M20-Verschraubung beigelegt.Kupplungen:LC gemaess IEC 61754-20, duplex, Gehaeuse ausKunststoff, Farbe gruen, Keramik-Huelsen (geschlitzt),gereinigt, montiert (geschraubt), aussen mit StaubschutzkappenPigtails: Kompaktader 0,9mm mit biegeunempfindlicherSinglemode-Faser, E9/125µm, OS2 (IEC 11801), IEC 60793-2-50 B.1.3 und B.6_a. Biegeunempfindlich nach ITU-TG.657.A1, kompatibel zu ITU-T G.652.D., farbig sortiertnach IEC 60304, mit Seriennummern, Primaer- undSekundaer-Coating gleichgefaerbt, abgesetzt und inSpleisskassetten abgelegt.Steckertyp LC APC gemaess IEC 61754-20, gruen,eingesteckt in Kupplung nach visueller Pruefung gemaessIEC 61300-3-35.Einfuegedaempfung: max. 0,3 dB gegen Master (IEC61300-3-4, Methode B), bei 1310 und 1550 nm gemessen.100 % geprueft mit Pruefprotokoll.Rueckflussdaempfung: min. 65 dB (IEC 61300-3-6)Messprotokoll beigelegt.Anzahl Kupplungen: 24Anzahl Pigtails: 48Anzahl Spleisskassetten: 4Anzahl Spleisshalter: 4Farbe der Front: grau RAL 7035, Siebdruck schwarzFarbe des Gehaeuses: schwarz RAL 9005Befestigungsmass: 465 mmEinbaumass: LxHxT 452 x 1 HE x 244 mm (unbestueckt)Metall und Kunststoffteile recyclingfaehig,RoHS-konform, Nachweise des Herstellers sindbeizufuegen.Fabrikat: METZ CONNECTTyp: OpDAT slide R 24xLC-DAPC OS2 spliceArt.-Nr. 1502797624-Eoder gleich geeignet
