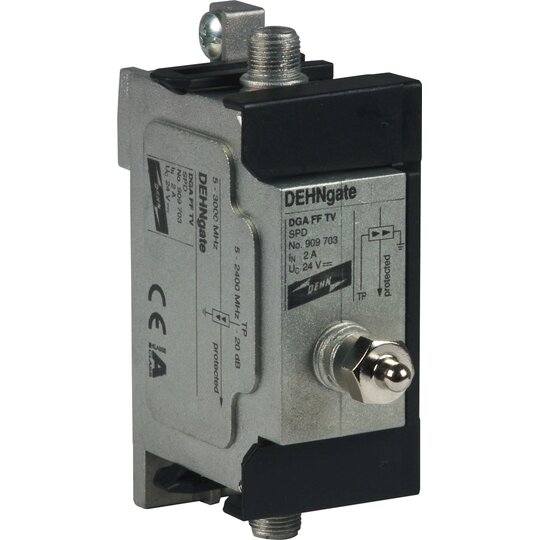

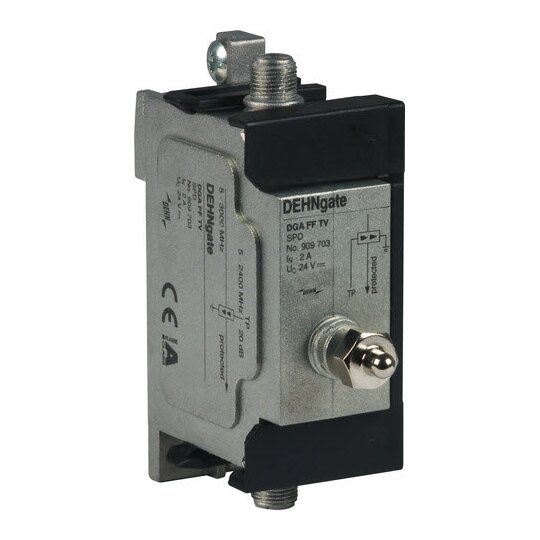

Dehn 909703 DGAFFTV Überspannungs- ableiter DEHNgate f.75Ohm SAT- u.BK
Hersteller-Nr. 909703 283908941
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030046
- EAN
- 4013364085664
- DEHA.-Nr.
- 0063067
- eClass.-Nr.
- 27130807
- Zolltarif-Nr.
- 85363010
| Höchste Dauerspannung DC | 24 V |
| Nennableitstoßstrom (8/20) | 1,5 kA |
| BlitzstoŽƒstrom (10/350 s)s) | 0,2 kA |
| Nennlaststrom | 2 A |
| Schutzpegel Ader/Signalground | 300 V |
| Frequenz | 5.0 - 3000.0 MHz |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | F-Connector |
| Ableiterüberwachung | false |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 1 |
| Erdung über | Hutschiene |
| Baubreite | 27 mm |
| Schutzart (IP) | IP30 |
Fernspeisetauglicher Überspannungsableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen. Der Ableiter entspricht den erhöhten Schirmungsanforderungen der Klasse A nach EN 50 083-2. Geeignet für die platzsparende Installation in allen gängigen TV- und SAT-Anwendungen mit integriertem Messausgang zur Anlagenüberprüfung.ich. Inklusive Wandmontage-Adapter und zwei F-Connectoren. Klasse A-Produkt. Höchste Dauerspannung DC: 24 V D1 Blitzstoßstrom (10/350 µs): 0,2 kA C2 Nennableitstoßstrom (8/20 µs): 1,5 kA Frequenzbereich: DC / 5-3000 MHz Fabrikat: DEHN Typ: DGA FF TV Art.-Nr.: 909703 oder gleichwertig.'
12348690_34963699.pdfSchaltbild
Download
(Stand: 04.03.2025)
|
12348690_34963700.pdfMaßzeichnung
Download
(Stand: 04.03.2025)
|
3006897.pdfMontageanleitung
Download
(Stand: 04.03.2025)
|
12348690_12348794.pdfProduktdatenblatt
Download
(Stand: 04.03.2025)
|
