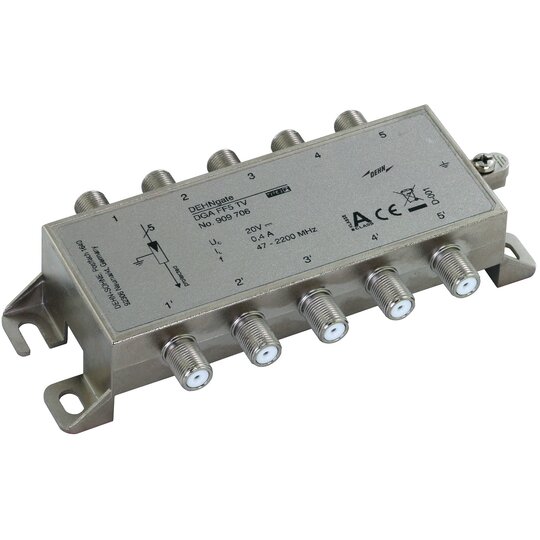

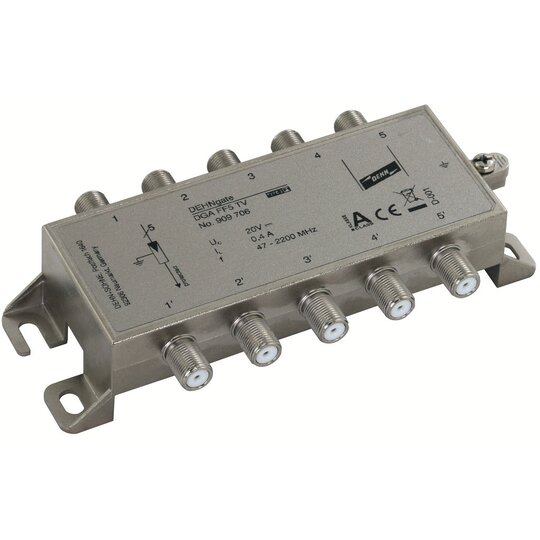

Dehn 909706 DGA FF5 TV Ü.schutz für Antennenverteiler an Satanlagen.

Ihr Nettopreis
Art.-Nr.
2030163
EAN
4013364362437
Hersteller-Nr.
909706
DEHA.-Nr.
5528372
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Höchste Dauerspannung DC 20 V
Nennableitstoßstrom (8/20) 10 kA
Nennlaststrom 0,4 A
Frequenz 5.0 - 2400.0 MHz
Montageart Aufputz
Anschluss 1 F-Connector
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 5
Erdung über sonstige
Baubreite 145 mm
Schutzart (IP) IP40

Überspannungs-Ableiter DEHNgate DGA FF5 TV Überspannungs-Ableiter der Ableiterklasse Type 2 / P1 Fünfkanaliger DEHNgate für koaxiale 75 Ohm TV- und SAT- Systeme, geprüft nach EN 61643-21 Montagezubehör inklusive Anschluss für den Potentialausgleich außen am Gehäuse Klasse A-Produkt Höchste Dauerspannung DC: 20 V D1 Blitzstoßstrom (10/350 µs): 0,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 2,5 kA C2 Nennableitstoßstrom (8/20 µs): 2,5 kA C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA Frequenzbereich: 47-2200 MHz Fabrikat: DEHN Typ: DGA FF5 TV Art.-Nr.: 909706 oder gleichwertig.'

12348690_34963732.pdf

Schaltbild

Download (Stand: 04.03.2025)

12348690_34963733.pdf

Maßzeichnung

Download (Stand: 04.03.2025)

3010882.pdf

Montageanleitung

Download (Stand: 04.03.2025)

12348690_12348801.pdf

Produktdatenblatt

Download (Stand: 04.03.2025)

Deeplink Produktseite

Download (Stand: 04.03.2025)

REACH-Erklärung

Download (Stand: 04.03.2025)
