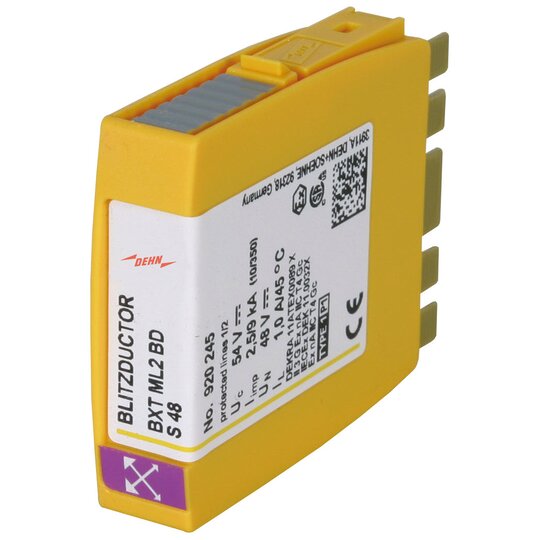

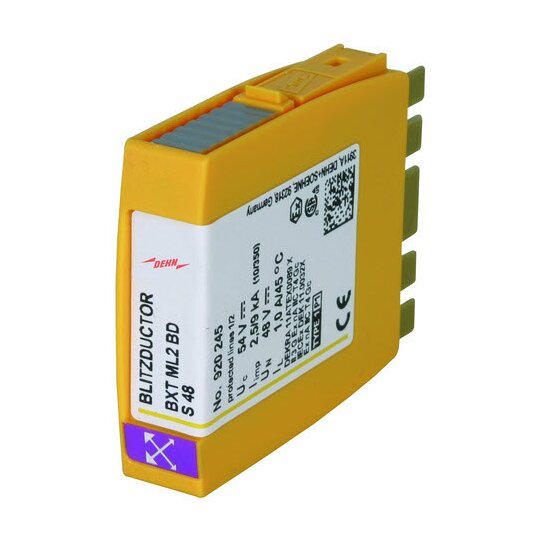

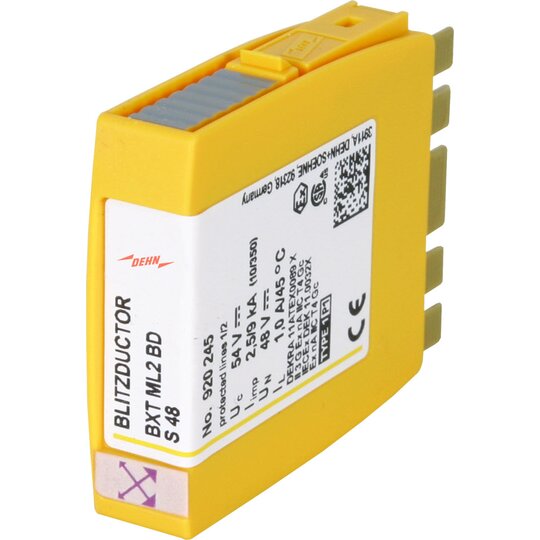

Dehn 920245 BXTML2BDS48 Kombiableiter f.1 Doppelader BLITZDUCTOR XT LifeCheck
Hersteller-Nr. 920245 283908954
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030140
- EAN
- 4013364118386
- DEHA.-Nr.
- 2725560
- eClass.-Nr.
- 27130811
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 48.0 - 48.0 V |
| Höchste Dauerspannung AC | 38,1 V |
| Höchste Dauerspannung DC | 54 V |
| BlitzstoŽƒstrom (10/350 s)s) | 9 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 1 A |
| Schutzpegel Ader/Ader | 70 V |
| Schutzpegel Ader/Erde | 550 V |
| Grenzfrequenz | 8,7 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | true |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 2 |
| Erdung über | Hutschiene |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 54 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML2 BD S 48 Art.-Nr.: 920245 oder gleichwertig.'
