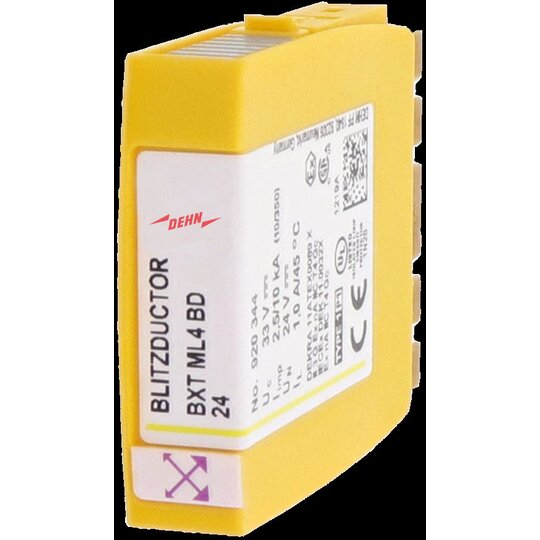

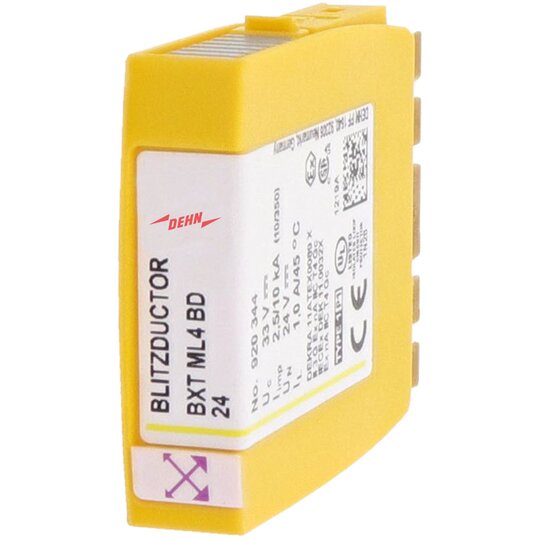

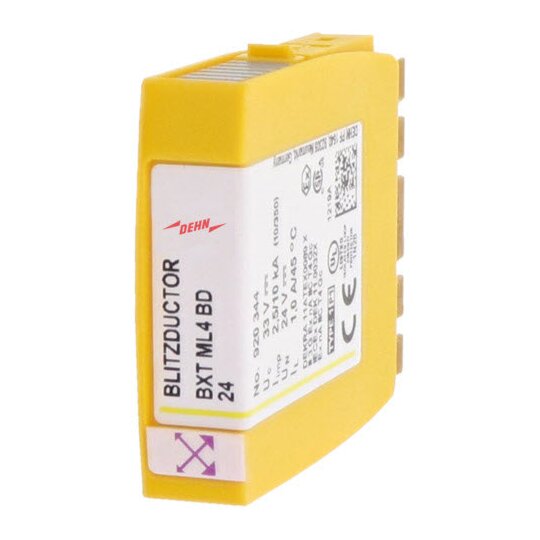

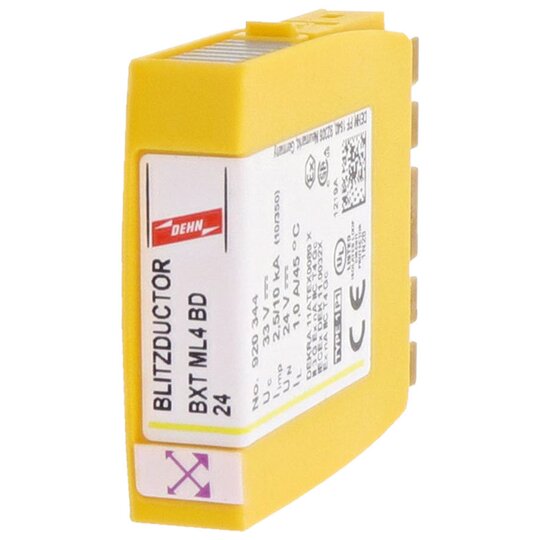

Dehn 920344 BXTML4BD24 Kombiableiter f.2 Doppeladern BLITZDUCTOR XT LifeCheck
Hersteller-Nr. 920344 283908949
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030135
- EAN
- 4013364108981
- DEHA.-Nr.
- 2348533
- eClass.-Nr.
- 27130811
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 24.0 - 24.0 V |
| Höchste Dauerspannung AC | 23,3 V |
| Höchste Dauerspannung DC | 33 V |
| BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 1 A |
| Schutzpegel Ader/Ader | 45 V |
| Schutzpegel Ader/Erde | 550 V |
| Grenzfrequenz | 7,8 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | true |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | Hutschiene |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 33 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BD 24 Art.-Nr.: 920344 oder gleichwertig.
12347407_34961167.pdfSchaltbild
Download
(Stand: 17.04.2025)
|
12347380_34960132.pdfMaßzeichnung
Download
(Stand: 17.04.2025)
|
3009041+3017406+3017409.pdfMontageanleitung
Download
(Stand: 17.04.2025)
|
12347407_12347959.pdfProduktdatenblatt
Download
(Stand: 17.04.2025)
|
