Nennspannung DC | 5.0 - 5.0 V |
Höchste Dauerspannung AC | 4,2 V |
Höchste Dauerspannung DC | 6 V |
BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
Nennableitstoßstrom (8/20) | 20 kA |
Nennlaststrom | 1 A |
Schutzpegel Ader/Ader | 11 V |
Schutzpegel Ader/Erde | 550 V |
Grenzfrequenz | 100 MHz |
Montageart | auf Basiselement |
Anschluss 1 | Schraubanschlussklemme |
Ableiterüberwachung | true |
Mit Fernmeldekontakt | false |
Explosionsgeprüfte Ausführung | true |
Trennmöglichkeit des Signalkreises | false |
Anzahl der Leiter (ohne Erde) | 4 |
Erdung über | Hutschiene |
Baubreite | 12 mm |
Schutzart (IP) | IP20 |

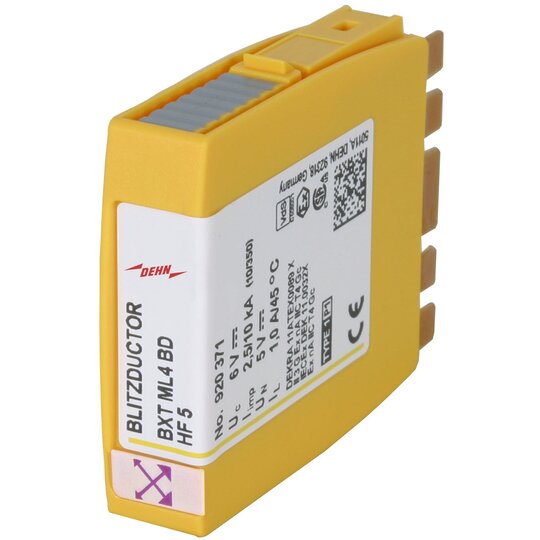

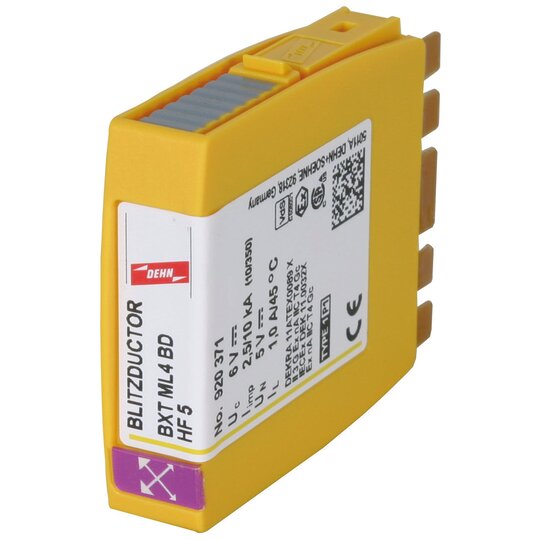

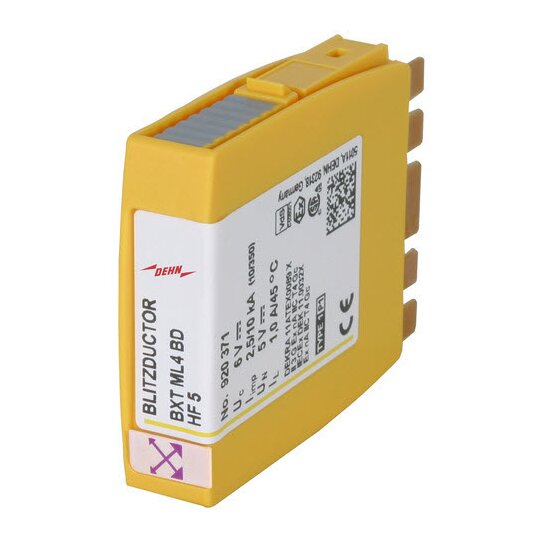

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier hochfrequenter Bussysteme oder Videoübertragungen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.iertem LifeCheck für berührungs- lose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 6,0 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BD HF 5 Art.-Nr.: 920371 oder gleichwertig.'
12347407_34961302.pdfSchaltbild
Download
(Stand: 04.03.2025)
|
12347380_34960132.pdfMaßzeichnung
Download
(Stand: 04.03.2025)
|
3009041+3017406+3017409.pdfMontageanleitung
Download
(Stand: 04.03.2025)
|
12347407_12347984.pdfProduktdatenblatt
Download
(Stand: 04.03.2025)
|
