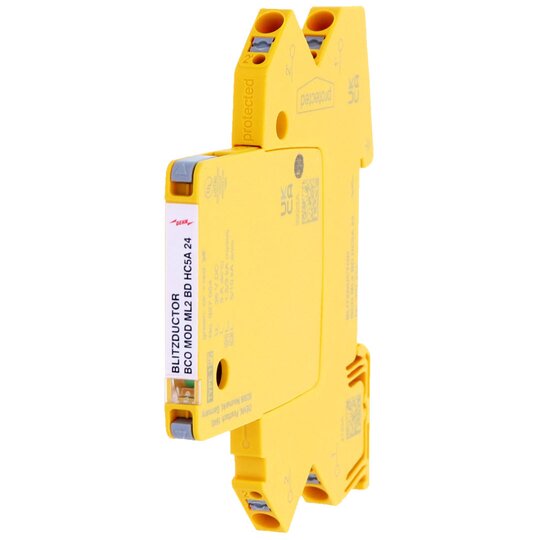

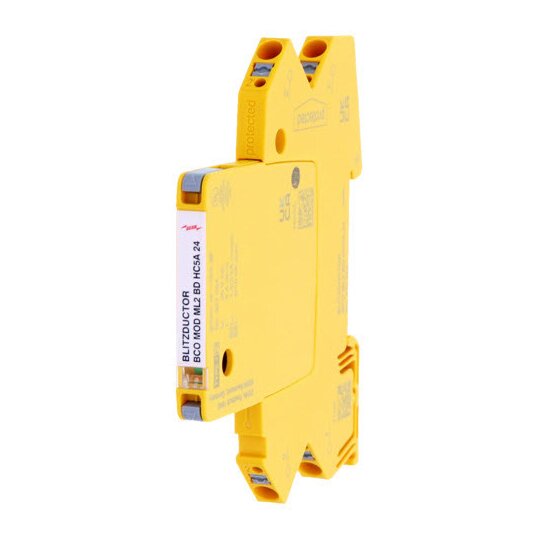

Dehn 927254 BCO ML2 BD HC5A 24 Modularer Kombi-Ableiter f.1 Doppelader
Hersteller-Nr. 927254 283909008
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030194
- EAN
- 4013364513419
- DEHA.-Nr.
- 7135644
- eClass.-Nr.
- 27130811
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 24.0 - 24.0 V |
| Höchste Dauerspannung AC | 25,4 V |
| Höchste Dauerspannung DC | 36 V |
| BlitzstoŽƒstrom (10/350 s)s) | 3 kA |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 5 A |
| Schutzpegel Ader/Ader | 70 V |
| Schutzpegel Ader/Erde | 750 V |
| Grenzfrequenz | 1,5 MHz |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | Push-in-Klemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | true |
| Anzahl der Leiter (ohne Erde) | 2 |
| Erdung über | Hutschiene |
| Baubreite | 6 mm |
| Schutzart (IP) | IP20 |
Platzsparender, modularer Kombiableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier Signalkreise mit hohem Nennstrom für informationstechnische Systeme und MSR-Kreise. Mit Signaltrennung für Wartungszwecke.asse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 36 V DC / 25,4 V AC Nennstrom bei 80°C: 5 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-in Fabrikat: DEHN Typ: BCO ML2 BD HC5A 24 Art.-Nr.: 927254 oder gleichwertig.
12347210_34959875.pdfSchaltbild
Download
(Stand: 04.03.2025)
|

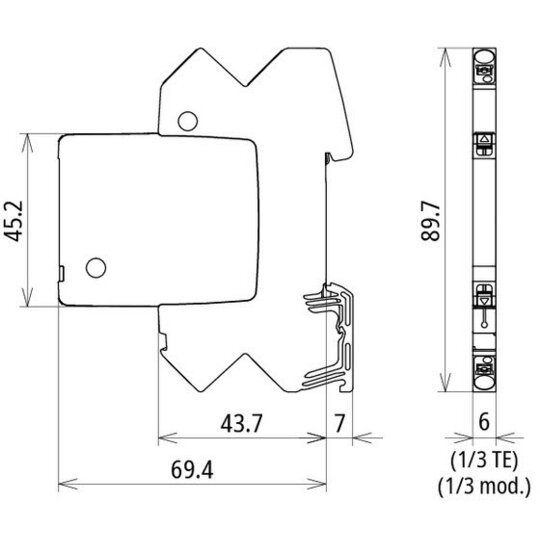

12348166_34961835.pdfMaßzeichnung
Download
(Stand: 04.03.2025)
|
3024230.pdfMontageanleitung
Download
(Stand: 04.03.2025)
|
12347210_12347322.pdfProduktdatenblatt
Download
(Stand: 04.03.2025)
|
Deeplink Produktseite
Download
(Stand: 04.03.2025)
|
REACH-Erklärung
Download
(Stand: 04.03.2025)
|
/ 202 / 20201 / 2020101 (283909008)
