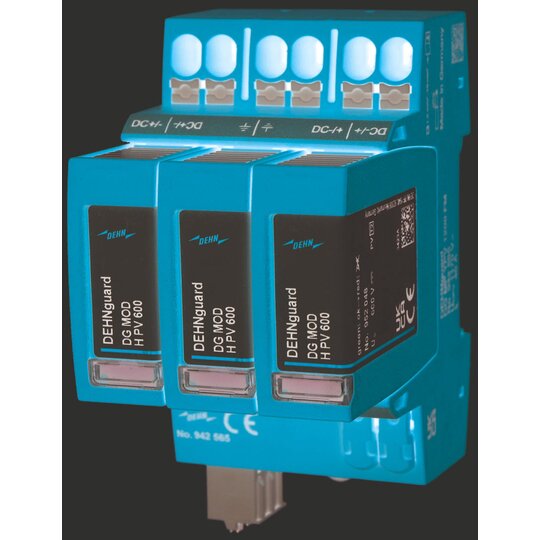

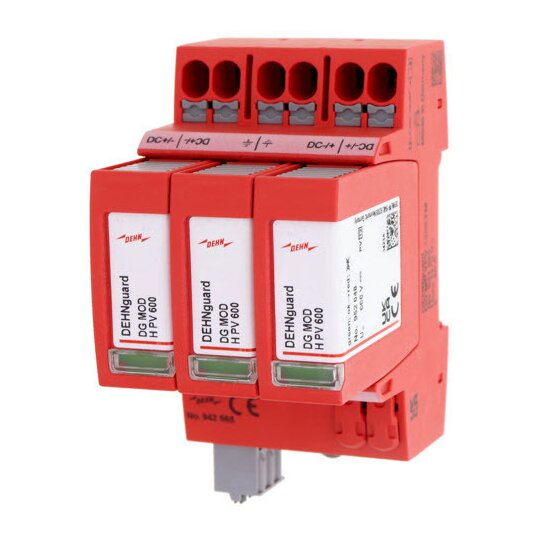

Dehn 942565 DG MP YPV 1200 FM Überspannungsableiter Typ 2 DEHNguard MP
Hersteller-Nr. 942565 283909007
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030193
- EAN
- 4013364495685
- DEHA.-Nr.
- 7135624
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85354000
| Netzform DC | true |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Max. PV-Spannung | 1170 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 10 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Überspannungs-Ableiter DEHNguard MP YPV 1200 FM Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter mit Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet bis 1170 V DC, Breite 3TE Defektanzeige Mit Fernmeldekontakt Typ 2 nach EN 61643-31 Einsetzbar gemäß IEC 60364-7-712 Maximale PV-Spannung: <,= 1170 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: <,= 4 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG MP YPV 1200 FM Art.-Nr.: 942565 oder gleichwertig.
12346367_34955933.pdfSchaltbild
Download
(Stand: 17.04.2025)
|

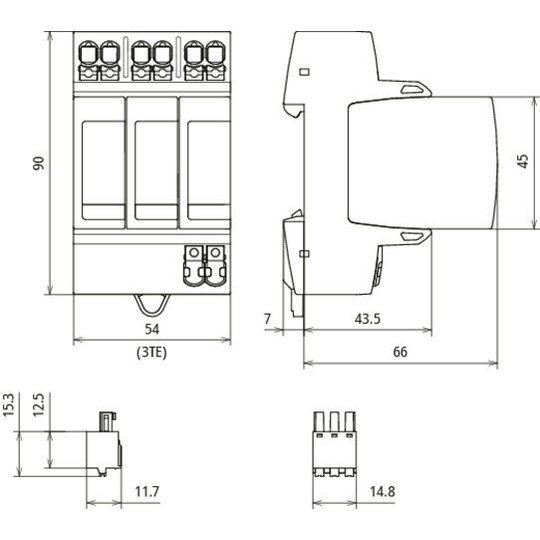

12346367_34955934.pdfMaßzeichnung
Download
(Stand: 17.04.2025)
|
3021300.pdfMontageanleitung
Download
(Stand: 17.04.2025)
|
12346367_12346384.pdfProduktdatenblatt
Download
(Stand: 17.04.2025)
|
Deeplink Produktseite
Download
(Stand: 17.04.2025)
|
REACH-Erklärung
Download
(Stand: 17.04.2025)
|
/ 202 / 20201 / 2020101 (283909007)
