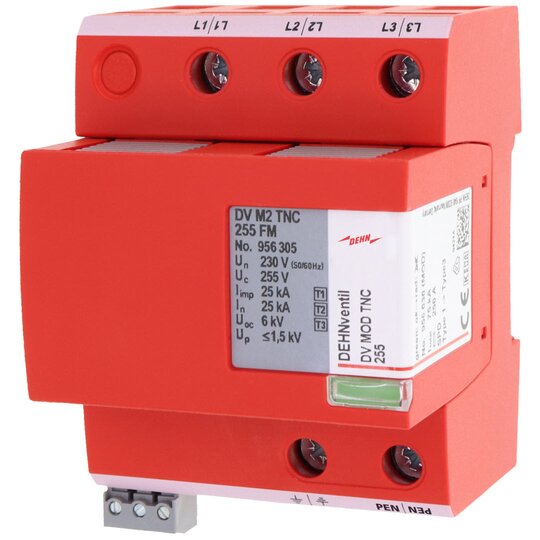

Dehn 956305 DV M2 TNC 255 FM Kombi- Ableiter Typ1+2+3 DEHNventil dreipolig
Hersteller-Nr. 956305 283909005
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030191
- EAN
- 4013364510586
- DEHA.-Nr.
- 7074144
- eClass.-Nr.
- 27130808
- Zolltarif-Nr.
- 85363090
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | true |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Polzahl | 3 |
| BlitzstoŽƒstrom (10/350 s)s) | 75 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Folgestromlöschfähigkeit | 50 kA |
| Spezifische Energie (W/R) | 1400 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 250 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Fernsignalisierung | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 und 3 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | true |
| Spannungsschaltende Funkenstreckentechnologie | true |
| Überstromgeschützter Spannungsabgriff | false |
| Schutzart (IP) | IP20 |
Modularer Kombi-Ableiter DEHNventil M2 TNC 255 FM 3-poliger, modularer, steckbarer Kombi-Ableiter für 230/400 V- TN-C-Systeme, Breite 4TE mit Fernmeldekontakt Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 RAC-Funkenstrecken-Technologie zur Folgestrombegrenzung Höchste Dauerspannung: 255 V ac Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 75 kA Folgestromlöschfähigkeit: bis 100 kAeff. Zertifiziert nach VDE, KEMA Energetische Koordination nach DIN CLC/TS 61643-12 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DV M2 TNC 255 FM Art.-Nr.: 956305 oder gleichwertig.
12366248_35015361.pdfSchaltbild
Download
(Stand: 17.04.2025)
|

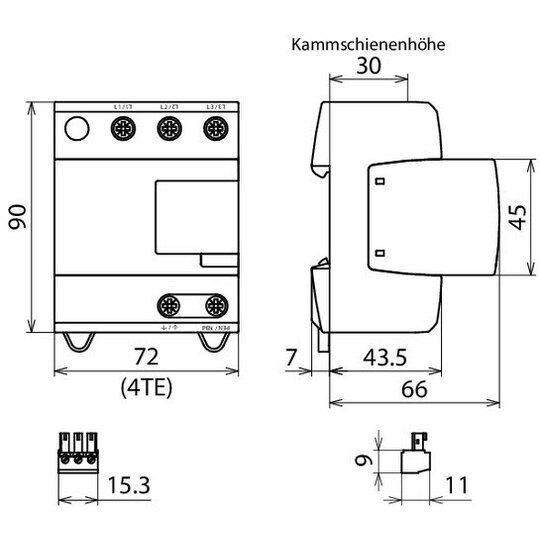

12366248_35015362.pdfMaßzeichnung
Download
(Stand: 17.04.2025)
|
3017547.pdfMontageanleitung
Download
(Stand: 17.04.2025)
|
12366248_12366309.pdfProduktdatenblatt
Download
(Stand: 17.04.2025)
|
Deeplink Produktseite
Download
(Stand: 17.04.2025)
|
REACH-Erklärung
Download
(Stand: 17.04.2025)
|
