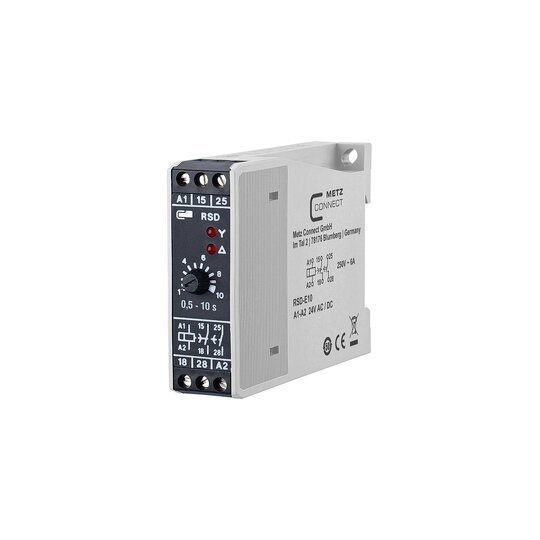

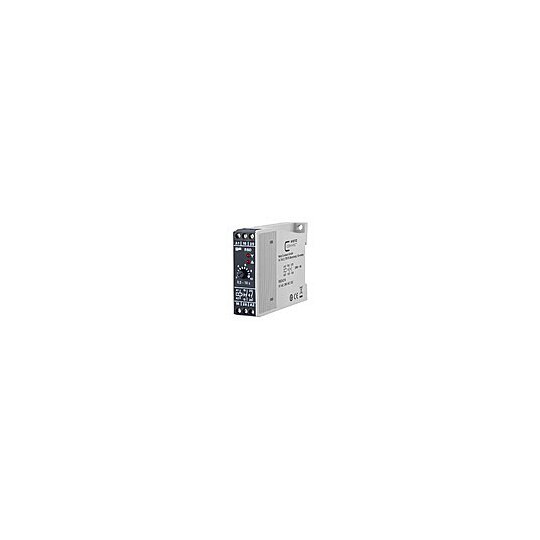

Metz 11016013270317 RSD-E10 24VUC 0,5-10s (50ms) 2S Stern-Dreieck Relais
2 Stück

Listenpreis
Art.-Nr.
9290822
EAN
4250184120377
Hersteller-Nr.
11016013270317
DEHA.-Nr.
2677491
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Geeignet für Hutschienenmontage true
Frontmontage false
Funktion Stern/Dreieck true
Zeitbereich 0.5 - 10 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 230 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Schließer 2
Ausgänge, umschaltbar verzögert/unverzögert true
Mit Halbleiterausgang false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes Silberzinnoxid (AgSnO2)
Werkstoff der Kontaktbeschichtung sonstige
Spannungsart der Betriebsspannung AC/DC
Nennstrom 6 A
Schutzart (IP) IP20
Breite 22,5 mm
Höhe 70 mm
Tiefe 95 mm

RSD-E10Zur Vermeidung von hohen Einschaltstroemen an Drehstrommotoren.Mit der Schaltung der Betriebsspannung zieht das Sternschuetz an undfaellt nach Ablauf der eingestellten Umschaltzeit wieder ab.Nach einer Verzoegerung von 50 ms zieht das Dreieckschuetz an undfaellt nach Abschalten der Betriebsspannung wieder ab.Zeitbereich am Potentiometer einstellbar von 0,5 - 10 Sekunden.DieFunktionen werden per LED signalisiert.2 Ausgangskontakteals Schliesser, mit 6 A Dauerstrom, Nennspannung 24 V AC/DC,anreihbar ohne Abstand.Einbaulage: beliebigMasse (BxHxT): 22,5 x 70 x 95 mmGewicht: 150 gSchutzart: Gehaeuse IP60, Klemmen IP20Anschlussquerschnitt: bis 2,5 mm²Fabrikat: METZ CONNECTTyp: RSD-E10Art.-Nr. 11016013270317oder gleich geeignet
