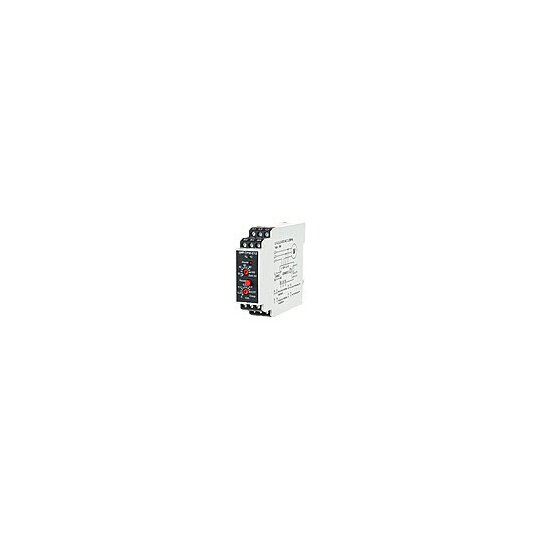

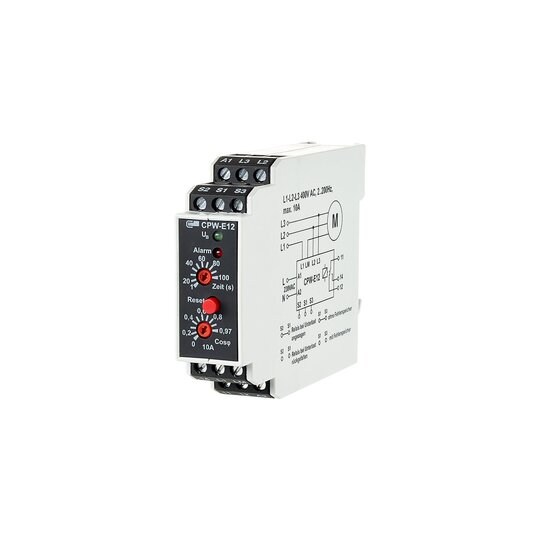

Metz 1102810520 CPW-E12 230VAC 1-10A 1We 250VAC/4A cosPhi-Wächter

Hersteller-Nr. 1102810520 12005
Ihr Nettopreis
Verpackungseinheit
2 Stück
Art.-Nr.
9290777
EAN
4250184121039
DEHA.-Nr.
2822374
eClass.-Nr.
27371803
Zolltarif-Nr.
90303320
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen false
Spannungsart der Versorgungsspannung AC
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Spannungsart der Betriebsspannung AC
Breite 22,5 mm
Höhe 75 mm
Tiefe 95 mm

Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors. Einstellungen der Funktionen über Brücken S1 - S2 - S3: S1 - S2 offen = bei Unterlast Relais rückgefallen, S1 - S2 gebrückt = bei Unterlast Relais angezogen, S1 - S3 offen = mit Fehlerspeicher, S1 - S3 gebrückt = ohne Fehlerspeicher. Über einen Schließer auf S1 - S3 kann das Modul fernentriegelt werden. Beim Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.mm²Fabrikat: METZ CONNECTTyp: CPW-E12Art.-Nr. 1102810520oder gleich geeignetperature range 0 °C to +55 °C Storage temperature range -20 °C to +70 °C Ingress protection for housing / terminal block IP40 / IP20

Metz Connect 11992
Art.-Nr. 9290764
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Metz Connect 11993
Art.-Nr. 9290765
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

Deeplink Produktseite

Download (Stand: 22.08.2025)

Montageanleitung

Download (Stand: 22.08.2025)

Produktdatenblatt

Download (Stand: 22.08.2025)
