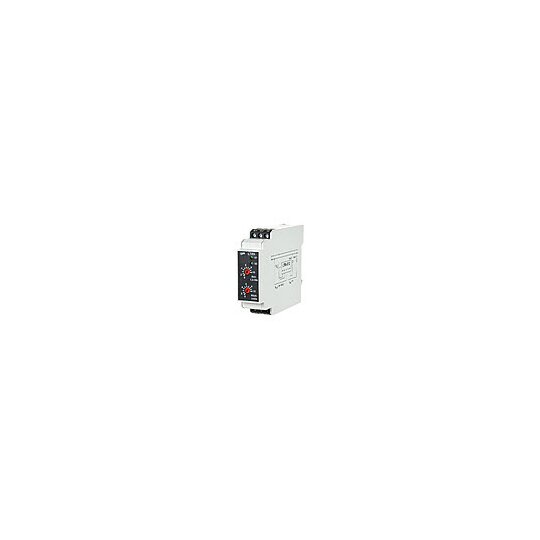

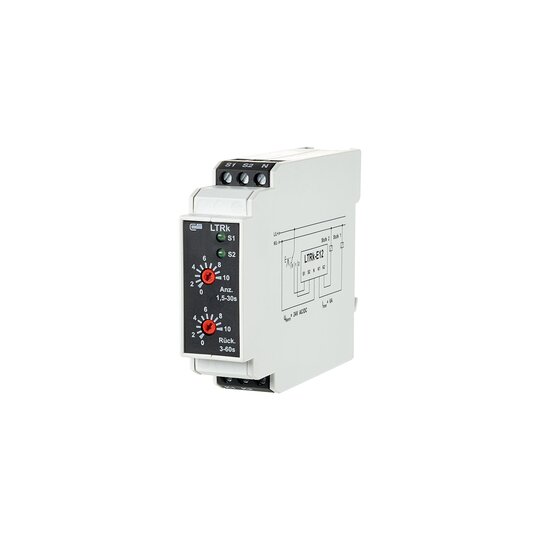

Metz 11028313 LTRk-E12 24VAC/DC AV:1,5-30s RV:3-60s Lüftertimerrelais

Hersteller-Nr. 11028313 12008
Ihr Nettopreis
Verpackungseinheit
2 Stück
Art.-Nr.
9290780
EAN
4250184121060
DEHA.-Nr.
2822377
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Geeignet für Hutschienenmontage true
Frontmontage false
Funktion ansprechverzögert true
Funktion rückfallverzögert true
Zeitbereich 1.5 - 30 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, verzögert, Schließer 2
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes Silberzinnoxid (AgSnO2)
Werkstoff der Kontaktbeschichtung sonstige
Spannungsart der Betriebsspannung AC/DC
Schutzart (IP) IP20
Breite 22,5 mm
Höhe 75 mm
Tiefe 100 mm

Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.
