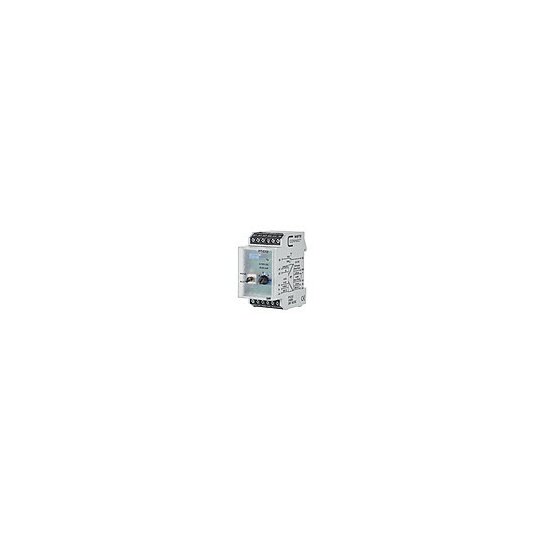

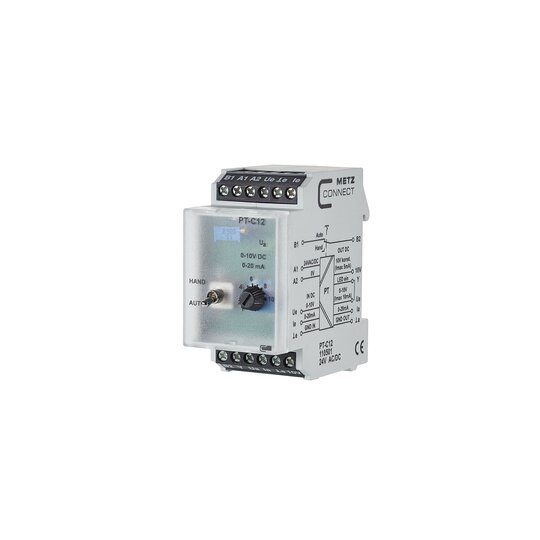

Metz 110501 PT-C12 24VAC/DC Potentialtrenner Signalart Spannung
1 Stück

PT-C12Zur Anpassung oder Trennung von unterschiedlichenPotentialen mit Notbedienung oder zur Erstinbetriebnahmevon stetigen Signalen. Hierzu sind ein Schalter und einPoti eingebaut. Der eingebaute Schalter hat dieSchalterstellung MANU / AUTO und eineSchalterstellungsrueckmeldung fuer den AUTO - Kontakt.MANU: Signal mit dem Poti einzustellen. AUTO: Signal vom Reglerwird proportional uebersetzt. Eine gelbe LED leuchtetproportional zur Stellgroesse wenn eine Rueckmeldung desAusgangssignals oder von dem externen Geraet angeschlossen wird.Eingangssignal: 0 - 10 V DC.Eingangssignal: 0 - 20 mA.Ausgangsspannung: 10 V DC, max. 5 mA.Ausgangssignal: 0 - 10 V DC, max. 10 mA.Ausgangssignal: 0 - 20 mA.Fuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: SchraubklemmenMasse (BxHxT): 35 x 69,3 x 60 mmGewicht: 78 gFabrikat: METZ CONNECTTyp: PT-C12Art.-Nr. 110501oder gleich geeignetrontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei abhängig von der Höhe des Ausgangssignals (Brücke zwischen Ua und Y). Alternativ kann ein externes Signal am Eingang Y zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden.Anschluss mit Schraubklemmen, Nicht für die Vermarktung in Nordamerika vorgesehen
