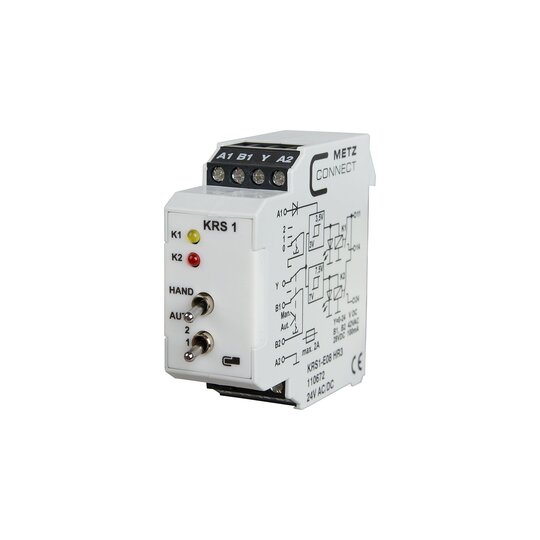

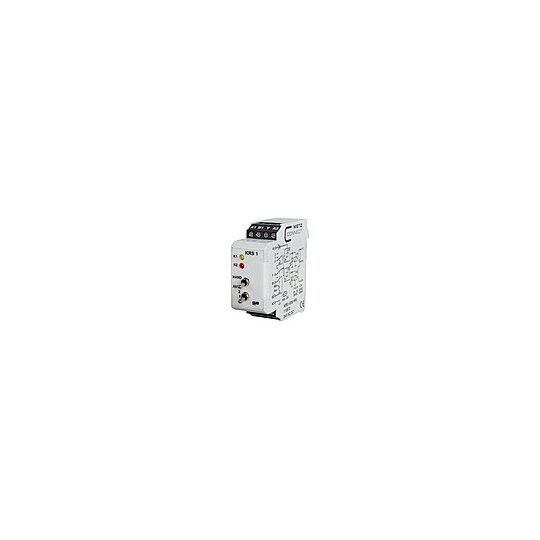

Metz 110672 KRS1-E08 HR3 24VAC/DC
Schwellwertschalter 0V/5V/10VDC
5 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 9290488
- EAN
- 4250184122999
- Hersteller-Nr.
- 110672
- DEHA.-Nr.
- 2822407
- eClass.-Nr.
- 27371601
- Zolltarif-Nr.
- 85364900
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Komplettgerät mit Sockel | true |
| Mit abnehmbaren Klemmen | false |
| Mit LED-Anzeige | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 4 A |
| Schutzart (IP) | IP20 |
| Breite | 22,5 mm |
| Höhe | 61,3 mm |
| Tiefe | 60 mm |
KRS1-E08 HR3Fuer die Spannungsversorgung am Geraet sind ein Verpolungsschutzund ein Varistor als Schutzbeschaltung vorzusehen. Das 0 - 10 V Signalist Ground gebunden und wirkt mit den fest eingestellten Schaltpunktenauf die Ausgangsrelais.0 V - beide Stufen aus.5 V - Stufe 1 aktiv.10 V - Stufe 1 und Stufe 2 aktiv.Der eingebaute Schalter hat die Schalterstellungen HAND / AUTOund 0 / 1 / 2, fuer die Stufe 2 gilt gleiches wie beim 10 V Signal(Stufe 1 und Stufe 2 aktiv). Schalterrueckmeldung fuer denAUTO - Kontakt ist vorhanden. Eine gelbe bzw. rote LED signalisiertden Schaltzustand der Ausgangsrelais. Ausgangskontakte als Wechsler,mit 4 A Dauerstrom fuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: SchraubklemmenMasse (BxHxT): 22,5 x 61,3 x 60 mmGewicht: 70 gFabrikat: METZ CONNECTTyp: KRS1-E08 HR3Art.-Nr. 110672oder gleich geeignet
