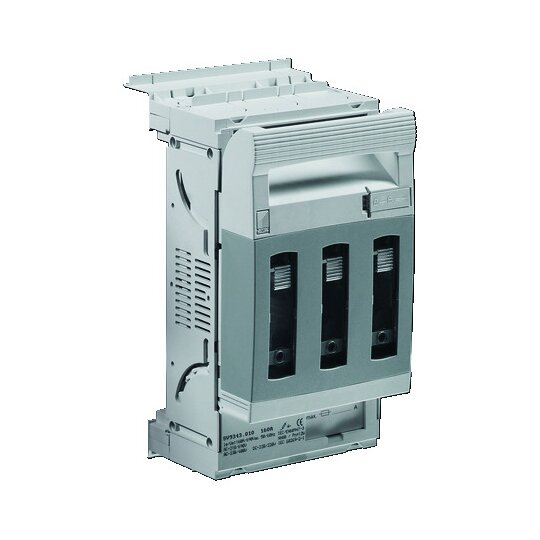

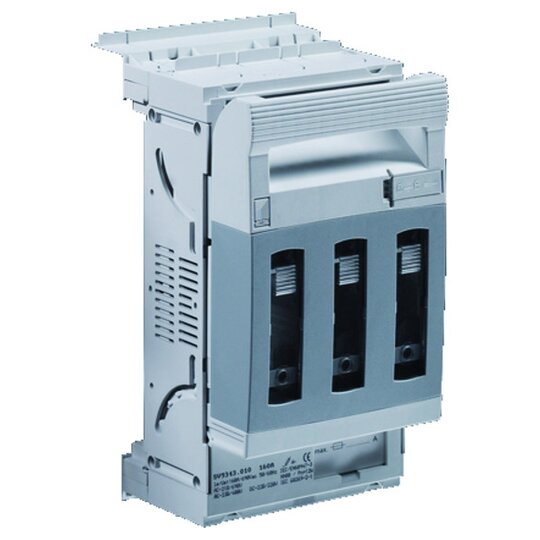

Rittal SV 9343010 NH00-Reitersicherungs- lasttrenner 160A 3p Schraube M8 60mm

Hersteller-Nr. 9343010 1319200
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Art.-Nr.
2801828
EAN
4028177540262
DEHA.-Nr.
2496733
eClass.-Nr.
27371401
Zolltarif-Nr.
85369095
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Ausführung als Hauptschalter false
Ausführung als Sicherheitsschalter false
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 160 A
Geeignet für Sicherungseinsätze sonstige
Polzahl 3
Mit Sicherungsüberwachung false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung true
Geeignet für Sammelschienenaufbau true
Ausführung des Betätigungselements Deckelgriff
Position des Betätigungselements vorne
Motorantrieb optional false
Motorantrieb integriert false
Ausführung als NOT-AUS-Einrichtung false
Schutzart (IP), frontseitig IP20

Rittal NH-Sicherungslasttrenner Gr. 00

Anwendungen nach UR nur in Verbindung mit "Special Purpose Fuses". Für UR-Anwendungen können die angegebenen technischen Daten abweichen.


Technische Daten

  • Material: Polyamid (PA 6)
  • Farbe Chassis: RAL 7035
  • Farbe Deckel: RAL 7035/7001
  • Ausführung: Baugröße 00
  • Anzahl Pole: 3-polig
  • Brandverhalten: gemäß UL 94-V0
  • Kontaktbahnen: Elektrolytkupfer, versilbert
  • Passend für Sammelschienen: mit Querschnitts-Höhe: 5 oder 10 mm
  • Für Schienensysteme mit Mittenabstand: 60 mm
  • Anschluss für Rundleiter-Querschnitte: 10 mm2 - 95 mm2
  • Klemmraum für lamellierte Kupferschienen: Breite 20 mm, Höhe 5 mm


    • Elektrische Daten

  • Anschlussart (elektrisch): Schraube M8
  • Bemessungsbetriebsspannung: 690 V
  • Bemessungsbetriebsstrom: max. 160 A


    • Gewicht und Abmessungen

  • Breite: 106 mm
  • Höhe: 194 mm
  • Gewicht: 0,94 kg
