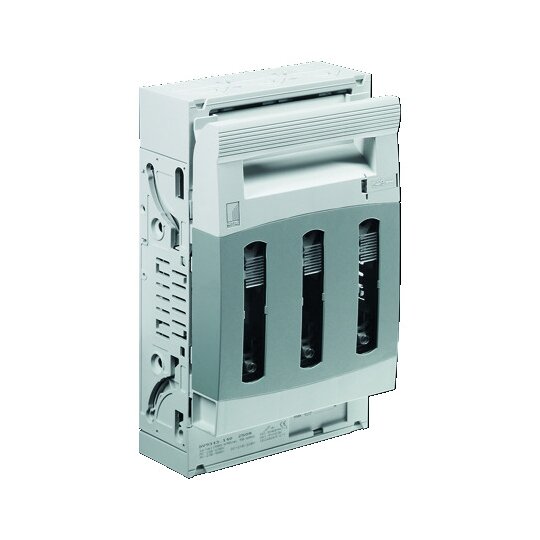

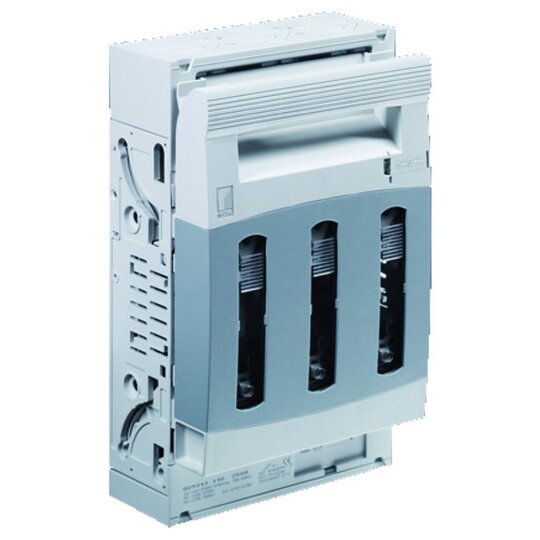

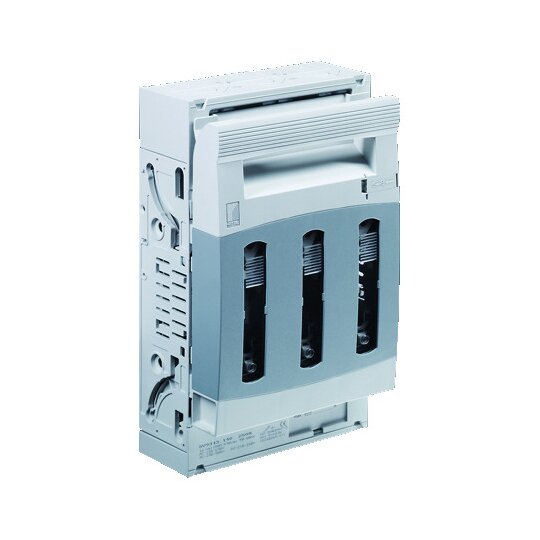

Rittal SV 9344100 NH1-Sicherungslast- trenner 250A 3p Rahmenklemme
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2801856
- EAN
- 4028177540590
- Hersteller-Nr.
- 9344100
- DEHA.-Nr.
- 2496762
- eClass.-Nr.
- 27371401
- Zolltarif-Nr.
- 85369095
| Ausführung als Hauptschalter | false |
| Ausführung als Sicherheitsschalter | false |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsdauerstrom Iu | 250 A |
| Geeignet für Sicherungseinsätze | sonstige |
| Polzahl | 3 |
| Mit Sicherungsüberwachung | false |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung | true |
| Geeignet für Sammelschienenaufbau | true |
| Ausführung des Betätigungselements | Deckelgriff |
| Position des Betätigungselements | vorne |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Schutzart (IP), frontseitig | IP20 |
Achtung. Bitte verwenden Sie als Bestelleinheit PCE 14mmNormenSchaltgerät: DIN EN 60947-3,Sicherungseinsätze: nach IEC 60269-2-1, DIN VDE 0636-201Elektrische WerteBemessungsbetriebsstrom:250ABemessungsbetrie sspannung Ue:AC 690 VBemessungsisolationsspannung Ui:1000VBemessungsstoßspannungsfestigkeit Uimp:8 kVBemessungsfrequenz:,,50 / 60 HzBedingter Bemessungskurzschlussstrom: 690V AC - 80 kAbei Schutz durch Sicherung:500V AC - 80 kASystem:Rittal RiLine NH
