Rittal SV 9635000 Board 125A B:225mm (RiLine Compact)

Hersteller-Nr. 9635000 14742715
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Art.-Nr.
2806660
EAN
4028177817418
DEHA.-Nr.
5111604
eClass.-Nr.
27370303
Zolltarif-Nr.
85469010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung sonstige
Breite 225 mm
Höhe 160 mm
Flexibel false

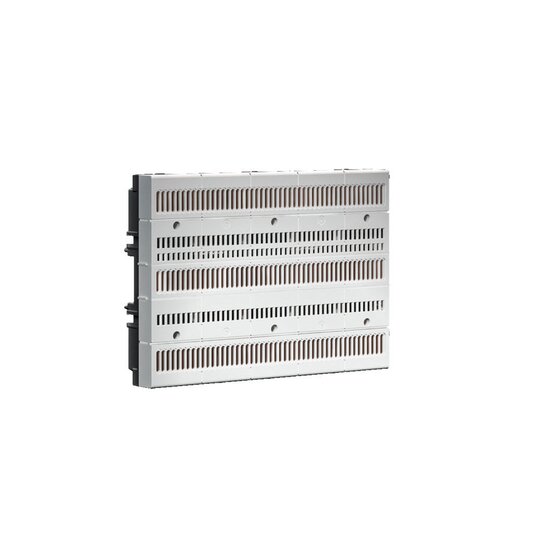

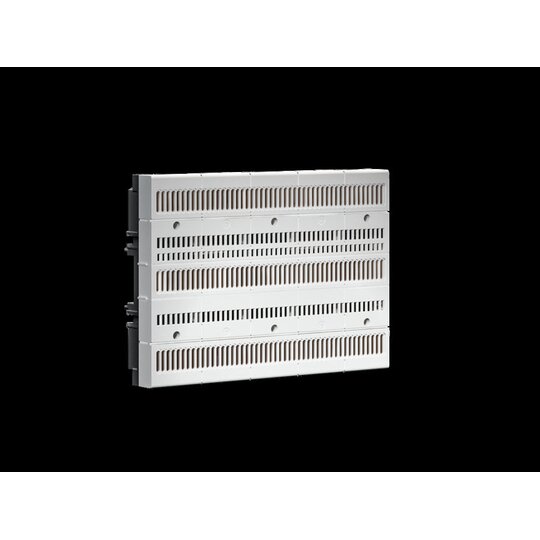

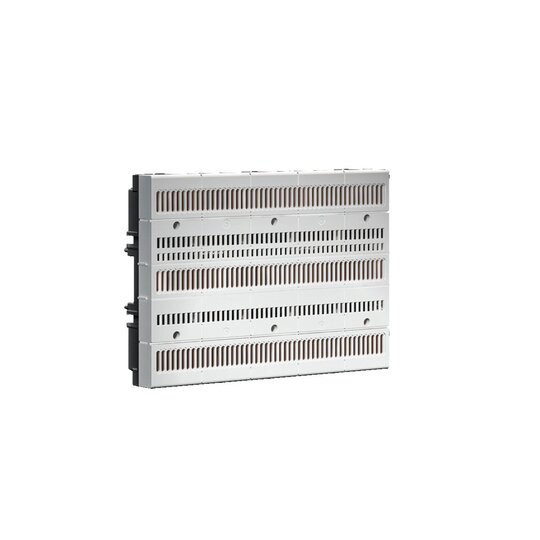

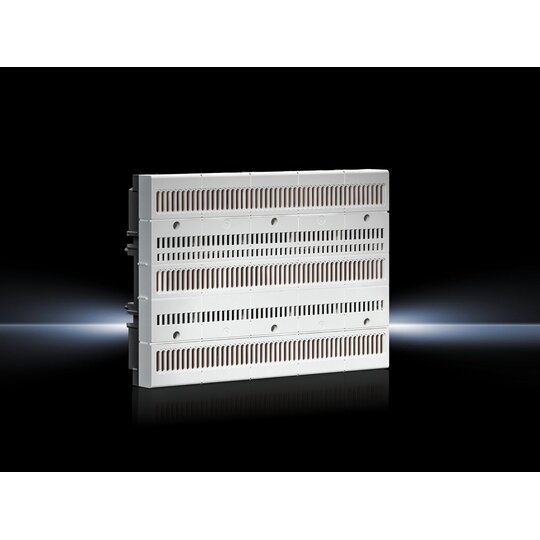

Rittal RiLine Compact Board SV 9635000 225mm

Berührungsgeschütztes Board mit integrierten Sammelschienen welches durch Steckmontage die Kontaktierung und sicher Aufnahme von Komponenten bietet. Zur direkten Befestigung auf Montageplatte oder zur Aufrastmontage auf Tragschienen 35 x 7,5/15 mm.


Technische Daten

  • Material: Polycarbonat, Polyamid, E-Cu, Brandverhalten gemäß UL 94-V0
  • Farbe: grau (RAL 7035)
  • Anzahl Pole: 3-polig
  • Baugröße: Max. Teilungseinheiten à 45 mm: 5
  • Schutzart: IP20 (nach IEC 60529)


    • Elektrische Daten

  • Bemessungsstrom (max.): 125 A
  • Bemessungsbetriebsspannung: 690 V AC / 600 V DC


    • Abmessungen

  • Höhe: 160 mm
  • Breite: 225 mm
  • Tiefe: 45,1 mm
