Anschluss 1 | sonstige |
Ausführung Anschluss 1 | sonstige |
Anschluss 2 | sonstige |
Ausführung Anschluss 2 | sonstige |
Geschirmt | true |

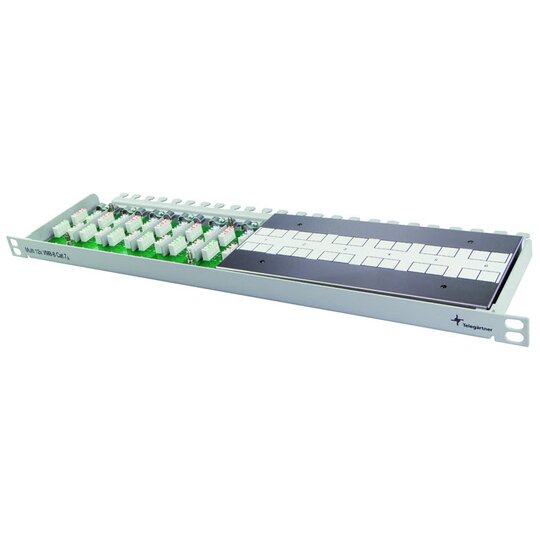

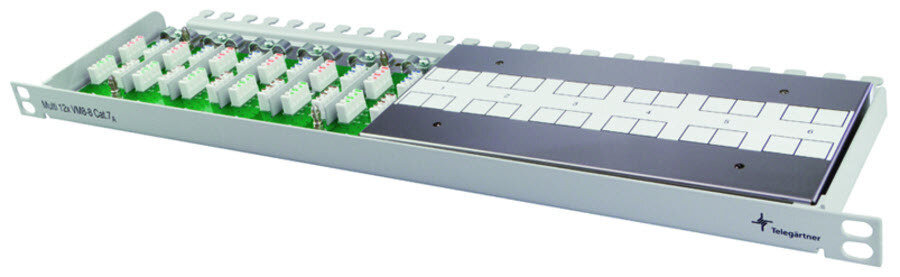

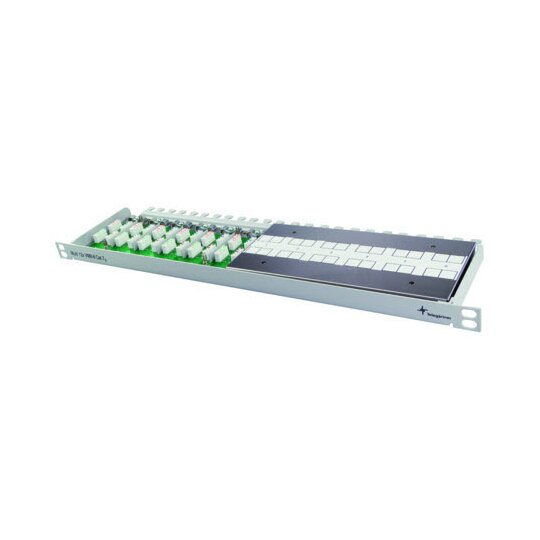

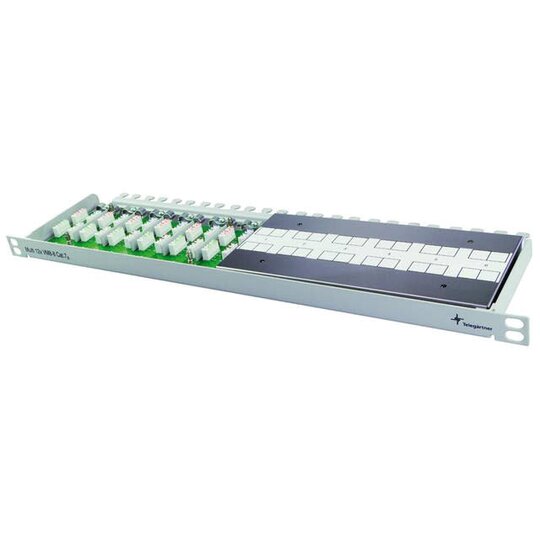

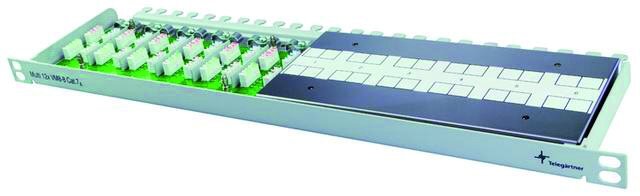

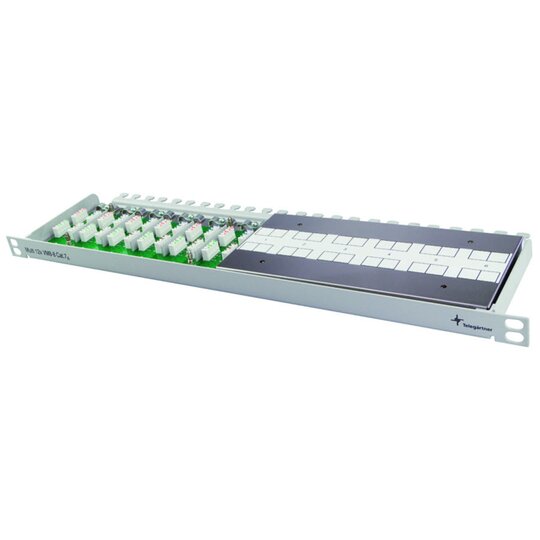

Das VM 8-8 Modul Cat.7A wird als Verbindung / Verlängerung handelsüblicher geschirmter und ungeschirmter Twisted Pair-Installationskabel (Cat.5e/Cat.6/Cat.6A/Cat.7/ Cat.7A) in folgenden Applikationen eingesetzt: Kabelumverlegungen, Kabelverlängerungen, Kabelbeschädigungen. Bei Einsatz des VM 8-8 Cat.7A Moduls brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.Leistungsmerkmale:Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte,Farbkennzeichnung nach EIA/TIA 568A und B,Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte,Variable Kabelzuführungen,Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)),werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19'- und AP-Version),Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung,Aufputz-, 19'- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt,Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4),EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2,Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte,Farbkennzeichnung nach EIA/TIA 568A und B,Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte,Variable Kabelzuführungen,Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)),werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19'- und AP-Version),Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung,Aufputz-, 19'- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt,Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4),EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2,1/2 HE -19' Einschubgehäuse aus Stahlblech, pulverbeschichtet lichtgrau RAL 7035,Kein Mehrbedarf an Platz für die Kabelverlängerung im Etagenverteiler wegen der platzsparenden 1/2 HE-Bauweise,alternative Wandbefestigung möglich (vorgestanzte Löcher in der Grundplatte),max. 12 ankommende und 12 abgehende Kabel,Kabelzuführung und Abgang von hintenAnmerkungen: 19' 1/2 HE Multi-Verbindungsmodul für 12 geschirmte bzw. ungeschirmte InstallationskabelFarbe: lichtgrau RAL 7035Kurzbezeichnung: Multi 12x VM 8-8 Cat.7A (ISO/IEC) 19", 12-fach Multi-Verbindungsmodul 1/2HE Cat.7Afür die Verwendung als CP oder für Veränderungenan Installationsstrecken bis Klasse FA,Gehäuse metallisch, mit integrierterKabelabfangung für mindestens 24 Kabel,Frontblende blind,Bestückt mit:Leiterplatte mit IDC-Anschlußklemmen für 24 Kabel,Anwendungen gem. EN 50173-2, Anlage F (10Gbit/s,PoE+),IDC-Schneidklemmen:geeignet für Massivleiter,LSA-Plus kompatibel,Zugentlastung per beiliegende Kabelbindern,separate Schirmkontaktierung,Anforderungen:Anschluss: 8 adrigAdernanschluss: IDC-Schneidklemmen, LSAAderndurchmesser:0,7-1,6mmWiederholbarkeit:min 50Leiterdimension: massiv:AWG26/1-22/1Farbcodes: gem. T568A und BEigenschaften Gehäuse:- Einbautiefe: max. 137mm,- Höhe: 1/2HE- Material Gehäuse: Stahlblech, pulverbeschichtet,- Farbe Frontblende: lichtgrau, ähnlich RAL 7035,- Material Abdeckhaube:rostfreies Stahlblech,Fabrikat: TelegärtnerTyp: Multi 12x VM 8-8 Cat.7AArtikel-Nr.: 100023276kmale:Klasse FA (ISO/IEC) (1000 MHz),geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,geeignet für Power over Ethe
A0242D.pdfMontageanleitung
Download
(Stand: 17.05.2024)
|
J00060A0072DP.pdfProduktdatenblatt
Download
(Stand: 17.05.2024)
|
Verbindungsmodule Cat.7A_T00013A0148a.pdfVerkaufsprospekt
Download
(Stand: 17.05.2024)
|
Produktdatenblatt
Download
(Stand: 17.05.2024)
|
RoHS-Erklärung
Download
(Stand: 17.05.2024)
|
