Anschluss 1 | sonstige |
Ausführung Anschluss 1 | sonstige |
Anschluss 2 | sonstige |
Ausführung Anschluss 2 | sonstige |
Geschirmt | true |

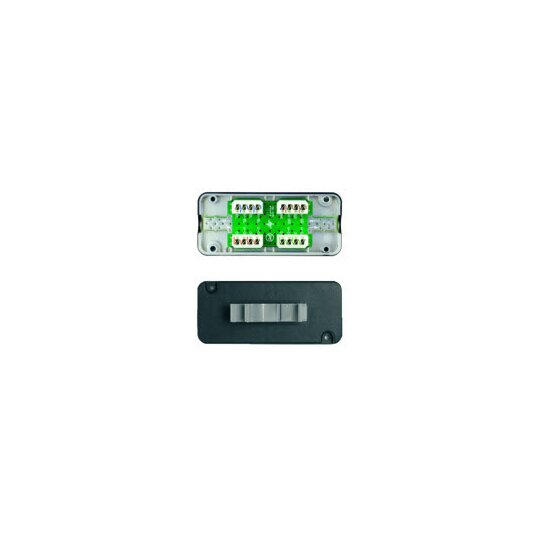

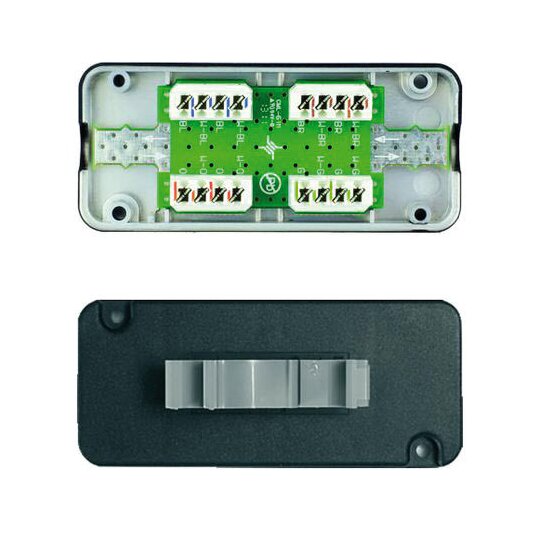

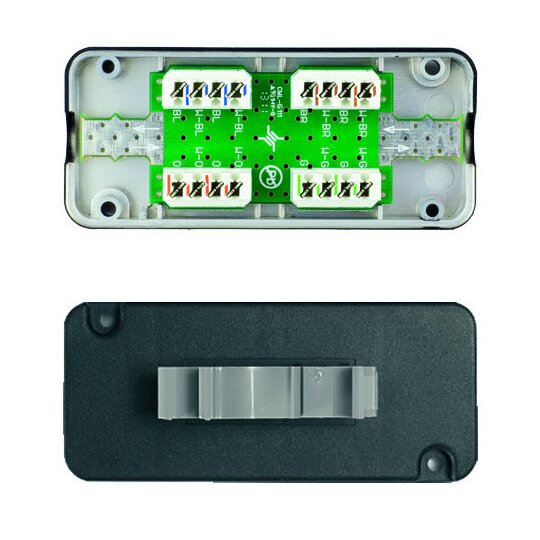

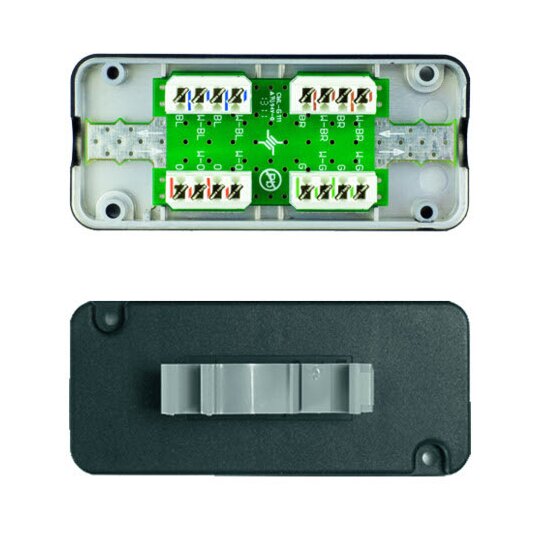

Das VM 8-8 Modul Cat.7A wird als Verbindung / Verlängerung handelsüblicher geschirmter und ungeschirmter Twisted Pair-Installationskabel (Cat.5e/Cat.6/Cat.6A/Cat.7/ Cat.7A) in folgenden Applikationen eingesetzt: Kabelumverlegungen, Kabelverlängerungen, Kabelbeschädigungen. Bei Einsatz des VM 8-8 Cat.7A Moduls brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.Leistungsmerkmale:Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte,Farbkennzeichnung nach EIA/TIA 568A und B,Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte,Variable Kabelzuführungen,Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)),werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19'- und AP-Version),Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung,Aufputz-, 19'- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt,Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4),EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2,Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte,Farbkennzeichnung nach EIA/TIA 568A und B,Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte,Variable Kabelzuführungen,Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)),werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19'- und AP-Version),Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung,Aufputz-, 19'- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt,Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4),EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2Anmerkungen: Einfach-Verbindungsmodul für geschirmte und ungeschirmte Installationskabel, mit TragschienenadapterFarbe: schwarzKurzbezeichnung: VM 8-8 Cat.7A (ISO/IEC) mit Tragschienenadapter Verbindungsmodule sind zur direkten, festen Verbindung zweier Leitungen gedacht. Typische Anwendungen sind das Verlängern von Leitungen, wenn Verteiler oder Anschlussdosen versetzt werden, und die Repartur beschädigter Leitungen.Es ist sehr viel einfacher, schneller und kostengünstiger ist es, bestehende Leitungen fachgerecht zu verlängern oder zu reparieren als neue Leitungen zu verlegen und anzuschließen, ganz besonders, wenn dabei Brandschottungen geöffnet und wieder verschlossen werden müssten. Auch die Betriebsunterbrechungen werden auf ein Minimum reduziert.Mit den Verbindungsmodulen von Telegärtner bleibt die volle Leistungfähigkeit der Verkabelungsstrecke bis einschließlich Klasse FA (ISO/IEC) und 1000 MHz erhalten. Mit ihren hervorragenden übertragungstechnischen Werten, ihren kompakten Abmessungen und ihrem robusten Aufbau eignen sie sich für Verkabelungen in Bürogebäuden, Wohnungen, industriell genutzten Bereichen sowie für die technische Gebäudeausrüstung und Gebäudeautomation.Leistungsmerkmale:Klasse FA (ISO/IEC) (1000 MHz),geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,geeignet für Power over Ethernet Plus PoE+ gemäß IEEE 802.3at,für geschirmte und ungeschirmte Leitungen,IDC-Schneidklemmkontakte geeignet für Massivleiter AWG26/1 bis AWG22/1,Aderdurchmesser 0,7 bis 1,6 mm,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werde
B05030A0381D.pdfMontageanleitung
Download
(Stand: 22.04.2025)
|
J00060A0069DP.pdfProduktdatenblatt
Download
(Stand: 22.04.2025)
|
Verbindungsmodule_Cat.7A_T00013A0148a.pdfVerkaufsprospekt
Download
(Stand: 22.04.2025)
|
Produktdatenblatt
Download
(Stand: 22.04.2025)
|
RoHS-Erklärung
Download
(Stand: 22.04.2025)
|
