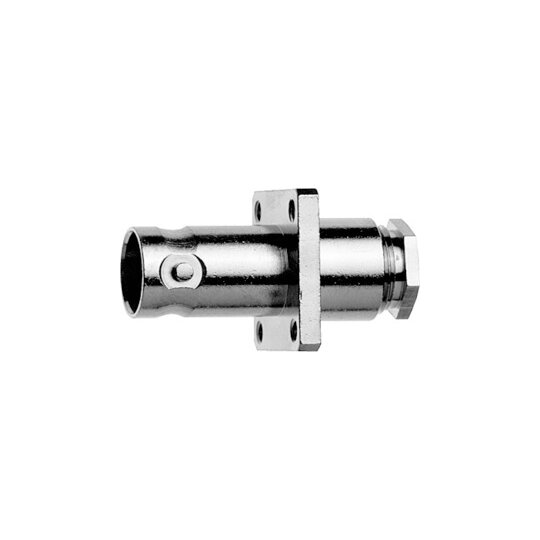

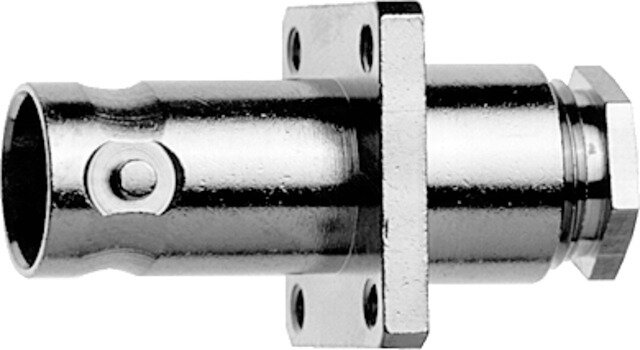

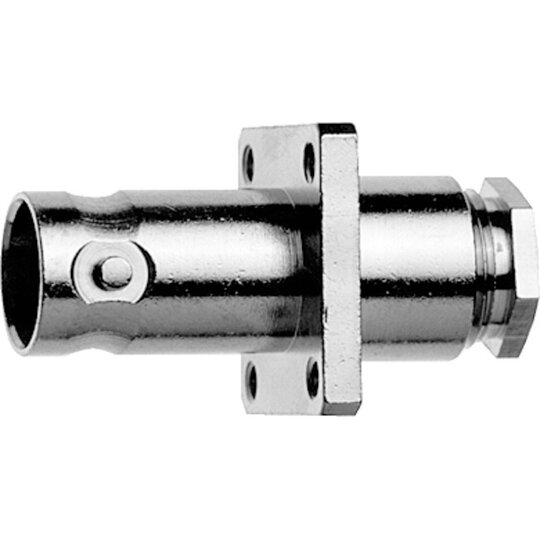

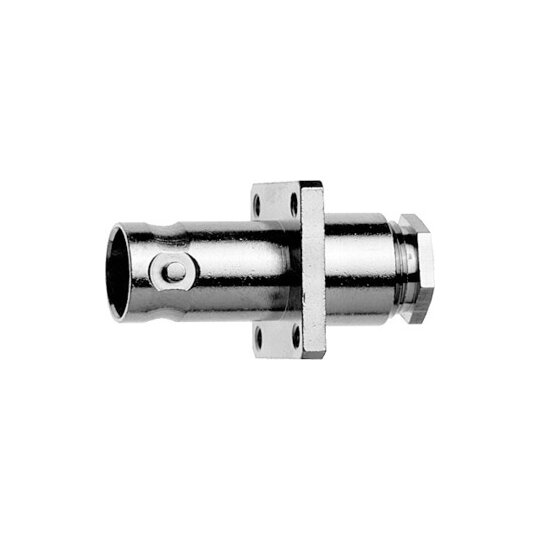

TEGA 100023401 BNC-Kabeleinbaubuchse m.Flansch Löt G1 (RG58C/U) 50Ohm

Hersteller-Nr. 100023401 5302
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
9210907
EAN
4018359103064
DEHA.-Nr.
1798177
eClass.-Nr.
27440310
Zolltarif-Nr.
85366910
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Ausführung Buchse (Jack)
Steckverbindertyp BNC
Winkelstecker false
Kontaktausführung weiblich (female)
Anschlussart sonstige
Kabeltyp RG 58
Impedanz 50 Ohm

Anmerkungen: Druckverschraubung IP 54Montage: A10Z: 50 ?Abmessungen: a=ø3.2Kabelgruppe, Kabel: G1 (RG-58C/U), 1.0/2.95 AFEinbaumaß: Z05G1: RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195Ohne Kabelgruppe: 1.0/2.95 AF, RG-141A/U, RG-142B/U Anmerkungen: löt/klemm, DruckverschraubungMontage: A10Z: 50 ¿Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAbmessungen: a=ø3.2Kabelgruppe, Kabel: G1 (RG-58C/U), 1.0/2.95 AFEinbaumaß: Z005G1: RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195Ohne Kabelgruppe: 1.0/2.95 AF, RG-141A/U, RG-142B/U

A0010rp.pdf

Montageanleitung

Download (Stand: 15.03.2025)

J01001A0695KP.pdf

Produktdatenblatt

Download (Stand: 15.03.2025)

Z0005RP.pdf

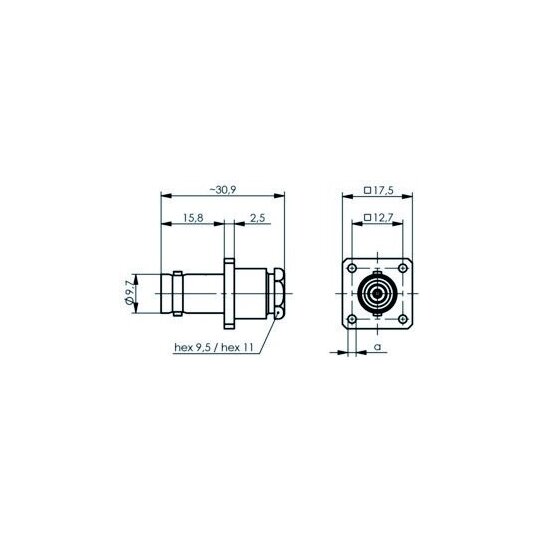

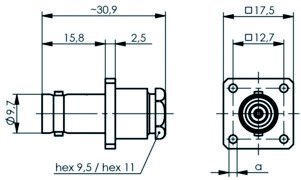

Strichzeichnung

Download (Stand: 15.03.2025)

Produktdatenblatt

Download (Stand: 15.03.2025)

REACH-Erklärung

Download (Stand: 15.03.2025)

RoHS-Erklärung

Download (Stand: 15.03.2025)
