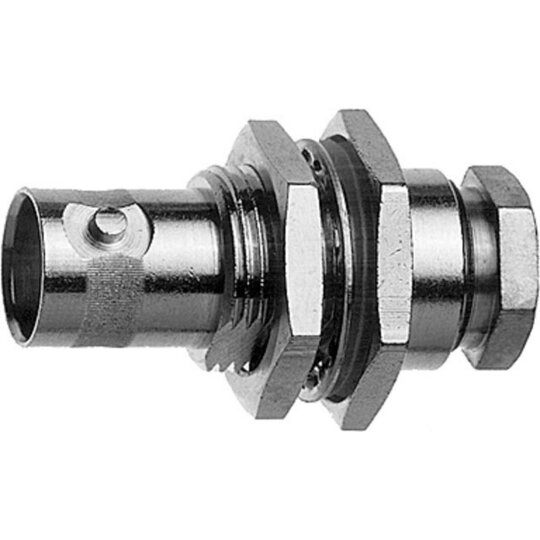

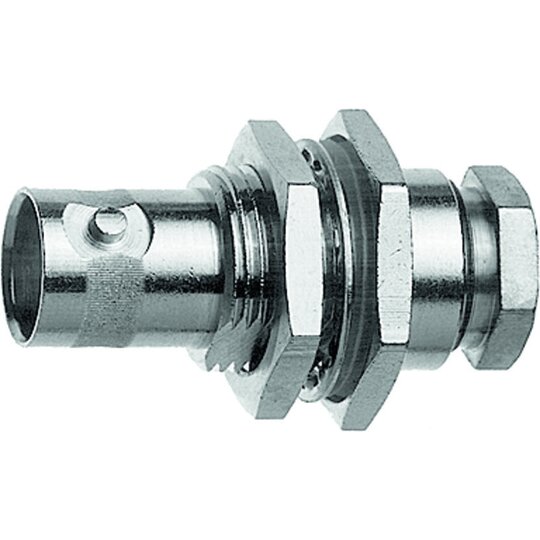

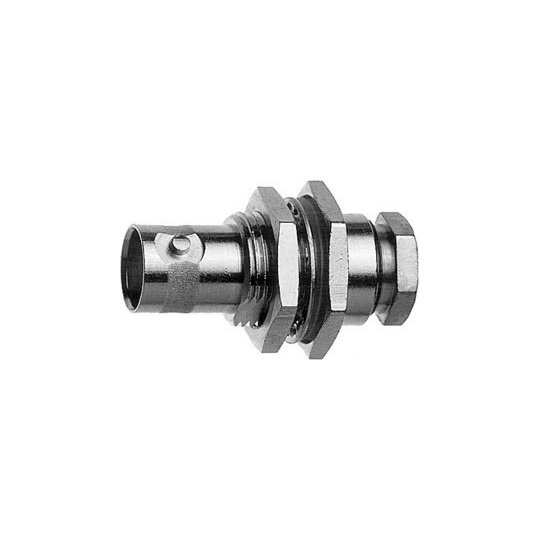

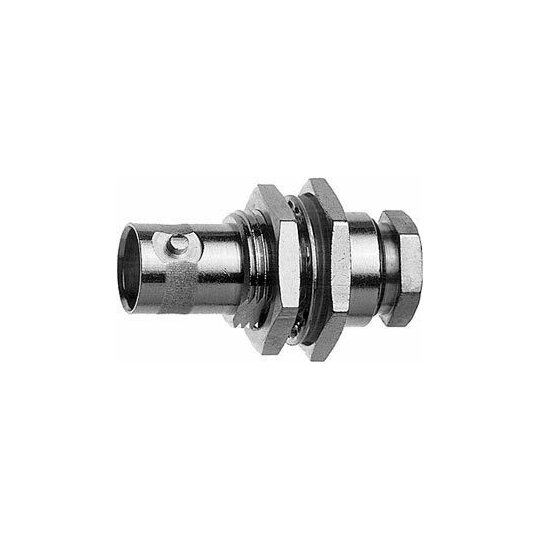

TEGA 100023554 BNC-Kabeleinbaubuchse 75Ohm MIL-Klemm längs-/einbaud. IP68 G2

Hersteller-Nr. 100023554 5414
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
9211039
EAN
4018359105266
DEHA.-Nr.
1798323
eClass.-Nr.
27440310
Zolltarif-Nr.
85366910
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung Buchse (Jack)
Steckverbindertyp BNC
Winkelstecker false
Kontaktausführung weiblich (female)
Kabeltyp RG 59
Impedanz 75 Ohm

Anmerkungen: MIL-Verschraubung, IP 54Montage: A11Z: 75 ?Kabelgruppe, Kabel: G2 (RG-59B/U), G39 (0.8/3.7-615)MIL-Std.: UG-910 B/UEinbaumaß: Z04G2: 0.6/3.7, 0.6L/3.7, 3C-2V, 8241, KX 6A, RG-59B/U, VK95 0.6/3.7, 0.6L/3.7 AF PVCG39: 0.8/3.7 AF, 0.8/3.7C, 1505A HDTV, Image 720, TELASS 80, VK6/0.8 FRLS 0.8/3.7, 1505A, VPM2000 Anmerkungen: löt/MIL-klemm, Druckverschraubung IP67, längsdichtMontage: A11Z: 75 ¿Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantKabelgruppe, Kabel: G2 (RG-59B/U), G39 (0.8/3.7-615)MIL-Std.: UG-910 B/UEinbaumaß: Z004G2: 0.6/3.7, 0.6L/3.7, 3C-2V, 8241, KX 6A, RG-59B/U, VK95 0.6/3.7, 0.6L/3.7 AF PVCG39: 0.8/3.7 AF, 0.8/3.7C, 1505A HDTV, Image 720, TELASS 80, VK6/0.8 FRLS 0.8/3.7, 1505A, VPM2000

A0011rp.pdf

Montageanleitung

Download (Stand: 10.04.2025)

100023554CUGJ01003A1224.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

T00100Z0004RP.pdf

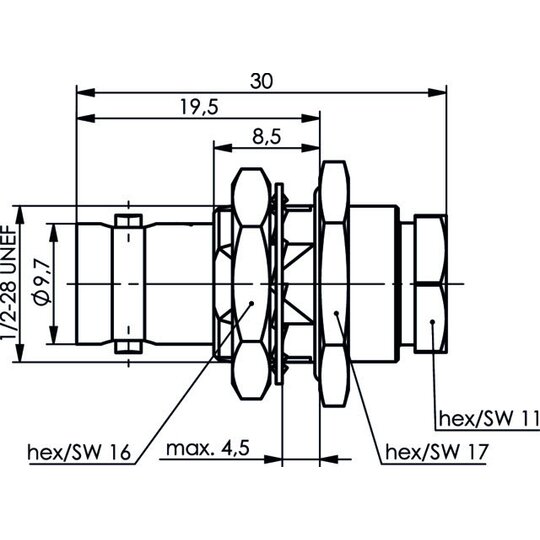

Strichzeichnung

Download (Stand: 10.04.2025)

Produktdatenblatt

Download (Stand: 10.04.2025)

REACH-Erklärung

Download (Stand: 10.04.2025)

RoHS-Erklärung

Download (Stand: 10.04.2025)
