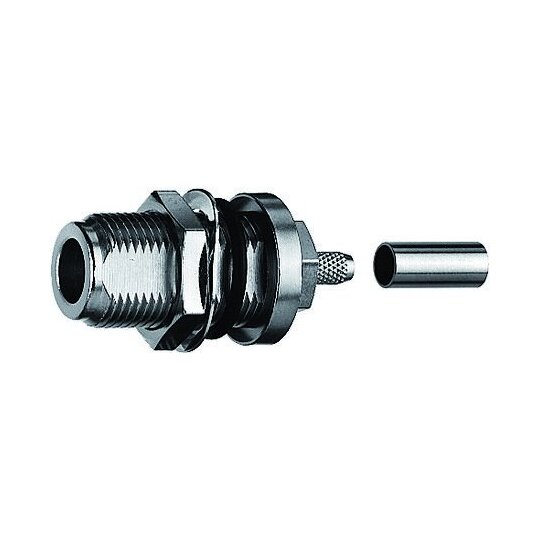

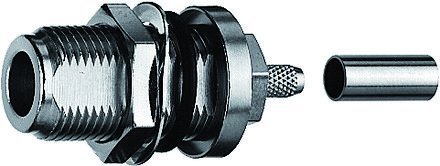

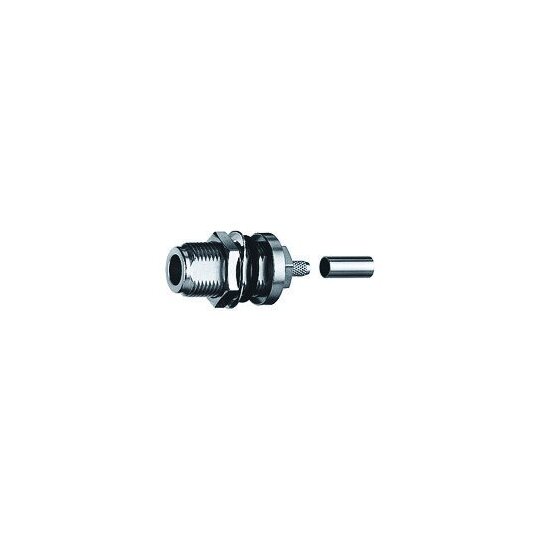

TEGA 100024085 N-Kabeleinbaubuchse m.Flansch TA Cr 50Ohm RG214/U RG393/U209

Hersteller-Nr. 100024085 5656
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
9211285
EAN
4018359112646
DEHA.-Nr.
1798724
eClass.-Nr.
27440310
Zolltarif-Nr.
85366910
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Ausführung Buchse (Jack)
Steckverbindertyp N
Winkelstecker false
Kontaktausführung weiblich (female)
Anschlussart Löt/Crimp
Kabeltyp RG 214
Impedanz 50 Ohm

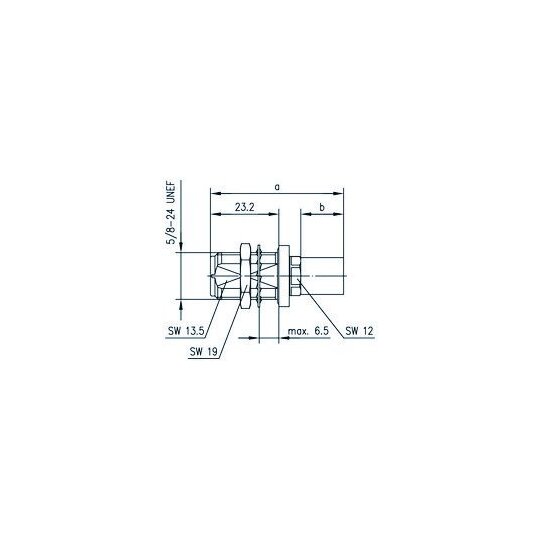

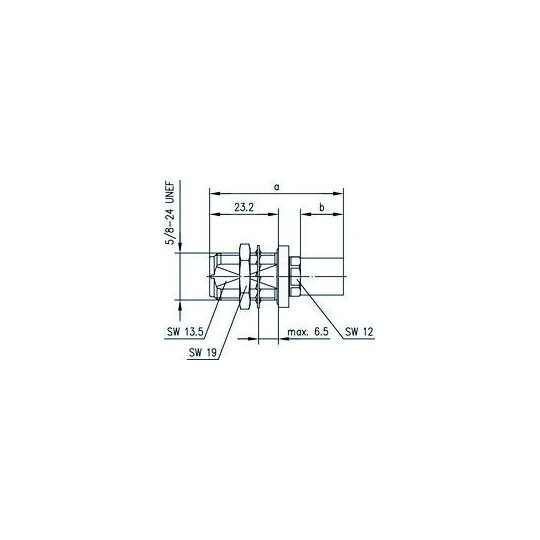

Anmerkungen: löt/crimpMontage: B0912Abmessungen: a=45, b=14.5Crimpeinsatz: N01003D1274Kabelgruppe, Kabel: RG-214/U, RG-393/UEinbaumaß: Z10Ohne Kabelgruppe: RG-214/U, RG-393/U, K 07252 D-01 Anmerkungen: löt/crimpMontage: B0912Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAbmessungen: a=45, b=14.5Crimpeinsatz: N01003D1274Kabelgruppe, Kabel: RG-214/U, RG-393/UEinbaumaß: Z010Ohne Kabelgruppe: RG-214/U, RG-393/U, K 07252 D-01

B0900RP.pdf

Montageanleitung

Download (Stand: 15.03.2025)

J01021H0035KP.pdf

Produktdatenblatt

Download (Stand: 15.03.2025)

Z0010RP.pdf

Strichzeichnung

Download (Stand: 15.03.2025)

Produktdatenblatt

Download (Stand: 15.03.2025)

REACH-Erklärung

Download (Stand: 15.03.2025)

RoHS-Erklärung

Download (Stand: 15.03.2025)
