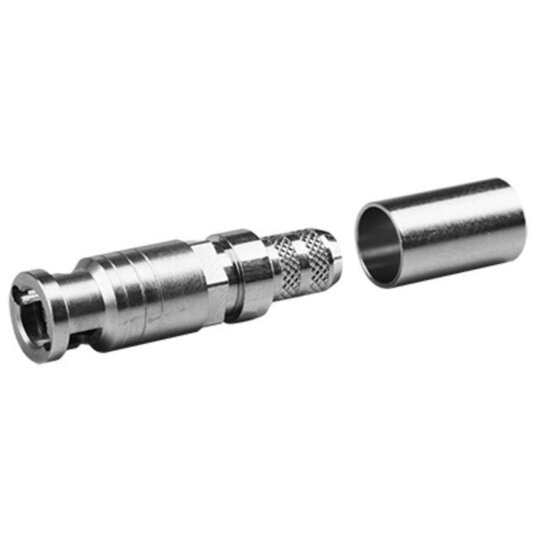

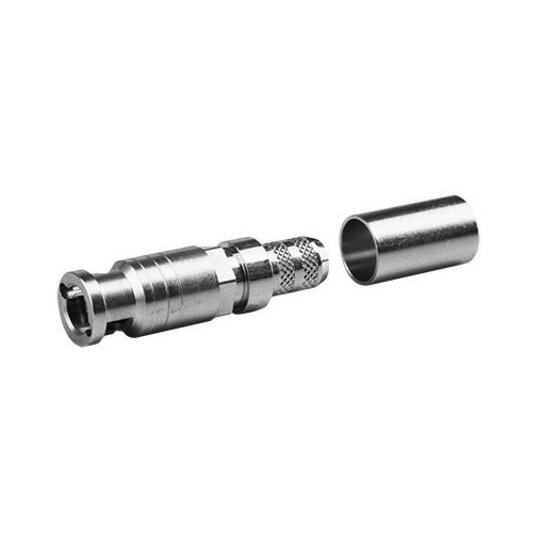

TEGA 100025036 Mini HD-BNC-Kabelstecker G39 (0.8/3.7-6.15) Cr/Cr 75Ohm

Listenpreis
Art.-Nr.
9214332
EAN
4018359470975
Hersteller-Nr.
100025036
DEHA.-Nr.
4451958
eClass.-Nr.
27440310
Zolltarif-Nr.
85366910
Ausführung Stecker (Plug)
Steckverbindertyp BNC
Winkelstecker false
Kontaktausführung männlich (male)
Anschlussart Crimp/Crimp
Kabeltyp sonstige
Impedanz 75 Ohm

Die neuen Steckverbinder der Serie Mini HD-BNC sollen den immer steigenden Anforderungen an mechanische und elektrische Eigenschaften wie Rückflussdämpfung und Robustheit gerecht werden. Für den Nutzer ist keine Umstellung bei der Handhabung des Mini HD-BNC Steckers erforderlich. Die Steckverbindung besitzt den gewohnten Steckmechanismus, der von den Standard BNC Steckern bestens bekannt ist ? den sicheren Bajonettverschluss, mit dem sich der Stecker zuverlässig verriegeln lässt. Der neue Stecker Mini HD-BNC benötigt gegenüber seinem Vorgänger eine deutlich kleinere Fläche. Über 40 % der Fläche wird dabei eingespart. Bei der Anwendung in Steckfeldern und Patch Panels, in denen viele Steckverbindungen in Matrixform auf engem Raum zum Einsatz kommen, erlaubt das im Vergleich zum Standard BNC eine vierfache Packungsdichte. Somit können Abmessungen und Gewicht der Geräte wesentlich reduziert werden.Anmerkungen: crimp/crimpMontage: A4739Z: 75 ?Crimpeinsatz: N01003A0067Kabelgruppe, Kabel: G39 (0.8/3.7-6.15)G39: 0.8/3.7 AF, 0.8/3.7C, 1505A HDTV, Image 720, TELASS 80, VK6/0.8 FRLS 0.8/3.7, 1505A, VPM2000 Die neuen Steckverbinder der Serie Mini HD-BNC sollen den immer steigenden Anforderungen an mechanische und elektrische Eigenschaften wie Rückflussdämpfung und Robustheit gerecht werden. Für den Nutzer ist keine Umstellung bei der Handhabung des Mini HD-BNC Steckers erforderlich. Die Steckverbindung besitzt den gewohnten Steckmechanismus, der von den Standard BNC Steckern bestens bekannt ist û den sicheren Bajonettverschluss, mit dem sich der Stecker zuverlässig verriegeln lässt. Der neue Stecker Mini HD-BNC benötigt gegenüber seinem Vorgänger eine deutlich kleinere Fläche. Über 40 % der Fläche wird dabei eingespart. Bei der Anwendung in Steckfeldern und Patch Panels, in denen viele Steckverbindungen in Matrixform auf engem Raum zum Einsatz kommen, erlaubt das im Vergleich zum Standard BNC eine vierfache Packungsdichte. Somit können Abmessungen und Gewicht der Geräte wesentlich reduziert werden.Anmerkungen: crimp/crimpMontage: A4739Z: 75 ¿Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantCrimpeinsatz: N01003A0067Kabelgruppe, Kabel: G39 (0.8/3.7-6.15)G39: 0.8/3.7 AF, 0.8/3.7C, 1505A HDTV, Image 720, TELASS 80, VK6/0.8 FRLS 0.8/3.7, 1505A, VPM2000

J01290A0062KP.pdf

Produktdatenblatt

Download (Stand: 16.11.2024)

Produktdatenblatt

Download (Stand: 16.11.2024)

RoHS-Erklärung

Download (Stand: 16.11.2024)

2 / 260 / 26005 / 2600504 (8167)
