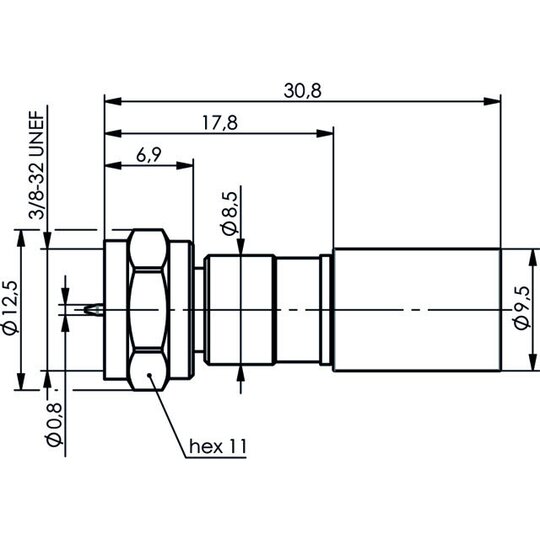

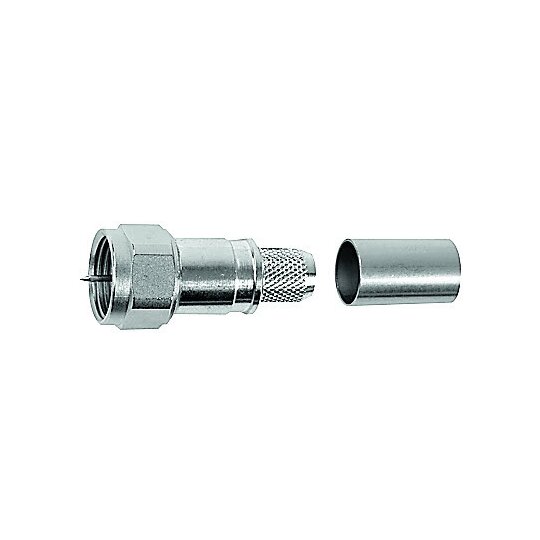

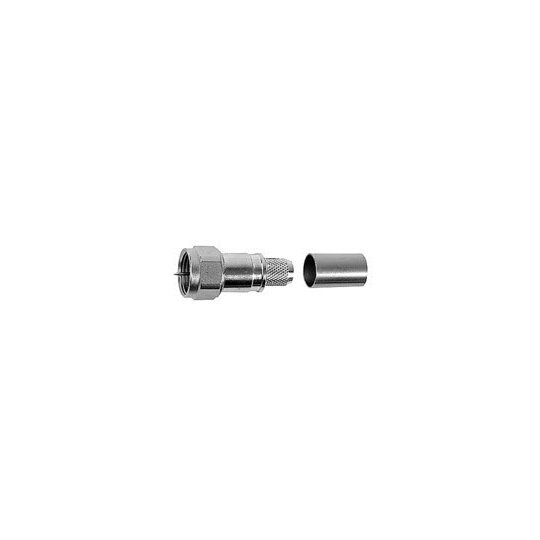

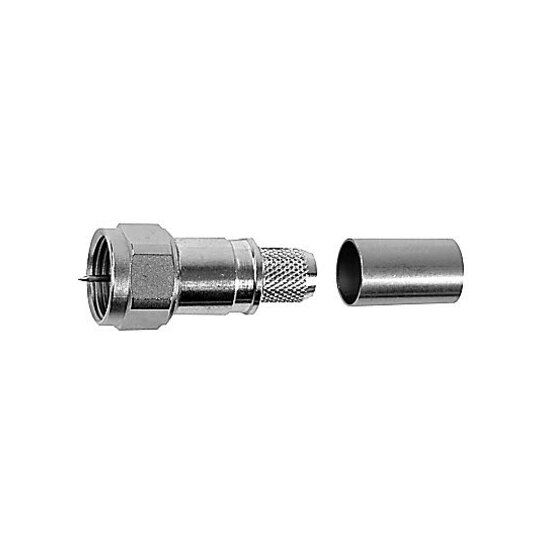

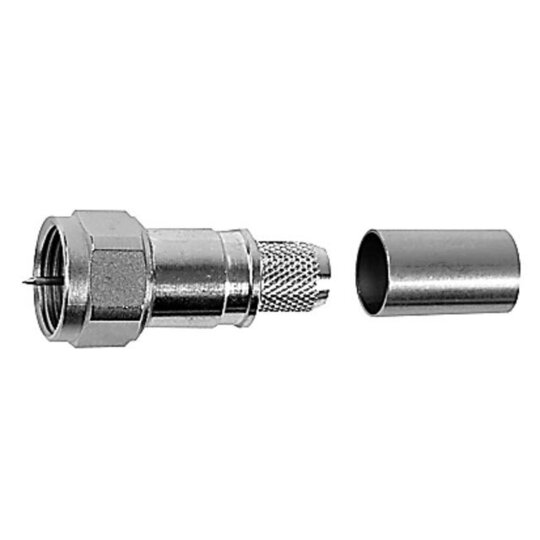

TEGA 100025619 F-Kabelstecker HDTV Cr/Cr 75Ohm G39 (0.8/3.7-6.15)

Hersteller-Nr. 100025619 6961
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
9212796
EAN
4018359349110
DEHA.-Nr.
2994768
eClass.-Nr.
27440310
Zolltarif-Nr.
85366910
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung Stecker (Plug)
Steckverbindertyp F
Winkelstecker false
Kontaktausführung männlich (male)
Anschlussart Crimp/Crimp
Kabeltyp sonstige
Impedanz 75 Ohm

Die High Definition TeleVision (HDTV) Digitaltechnik stellt höhere Anforderungen an die hauptsächlich verwendeten F Steckverbinder. Große Bedeutung kommt hierbei der Rückflussdämpfung zu, um bis zu einer Frequenz von 3 GHz die Signalreflektionen im System möglichst gering zu halten. Telegärtner hat deshalb neue Baureihen von hochwertigen 75 Ohm F Steckverbindern entwickelt, die speziell an den Wellenwiderstand von 75 Ohm angepasst wurden und exzellente Rückflussdämpfungswerte - bis 3 GHz typisch -30 dB - aufweisen. Alle F Steckverbinder sind mit einem eigenen Innenleiter ausgerüstet.Anmerkungen: crimp/crimpMontage: A4331Crimpeinsatz: N01003A0056Kabelgruppe, Kabel: G39 (0.8/3.7-6.15)Return Loss: HDTV Type, 30 dB/3 GHzG39: 0.8/3.7 AF, 0.8/3.7C, 1505A HDTV, Image 720, TELASS 80, VK6/0.8 FRLS 0.8/3.7, 1505A, VPM2000 Die High Definition TeleVision (HDTV) Digitaltechnik stellt höhere Anforderungen an die hauptsächlich verwendeten F Steckverbinder. Große Bedeutung kommt hierbei der Rückflussdämpfung zu, um bis zu einer Frequenz von 3 GHz die Signalreflektionen im System möglichst gering zu halten. Telegärtner hat deshalb neue Baureihen von hochwertigen 75 Ohm F Steckverbindern entwickelt, die speziell an den Wellenwiderstand von 75 Ohm angepasst wurden und exzellente Rückflussdämpfungswerte - bis 3 GHz typisch -30 dB - aufweisen. Alle F Steckverbinder sind mit einem eigenen Innenleiter ausgerüstet.Anmerkungen: crimp/crimpMontage: A4331Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantCrimpeinsatz: N01003A0056Kabelgruppe, Kabel: G39 (0.8/3.7-6.15)Rückflussdämpfung: typ.: 3 GHz: -30 dB, HDTV TypeG39: 0.8/3.7 AF, 0.8/3.7C, 1505A HDTV, Image 720, TELASS 80, VK6/0.8 FRLS 0.8/3.7, 1505A, VPM2000

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

A4300RP.pdf

Montageanleitung

Download (Stand: 15.03.2025)

J01600A0004Kp.pdf

Produktdatenblatt

Download (Stand: 15.03.2025)

HDTV_BNC_F_T00013A0158a.pdf

Verkaufsprospekt

Download (Stand: 15.03.2025)

Produktdatenblatt

Download (Stand: 15.03.2025)

REACH-Erklärung

Download (Stand: 15.03.2025)

RoHS-Erklärung

Download (Stand: 15.03.2025)

2 / 260 / 26005 / 2600504 (6961)
