Beschreibung

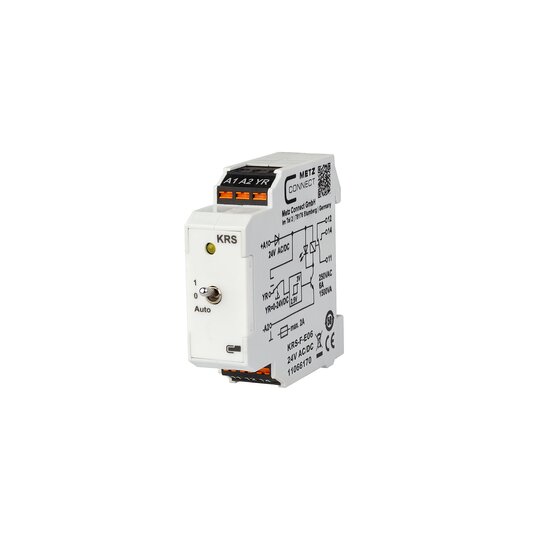

KRS-F-E06 HFuer die Spannungsversorgung am Geraet sind ein Verpolungsschutzund ein Varistor als Schutzbeschaltung vorzusehen.Der eingebaute Schalter hat die Schalterstellung 1 / O / AUTO,die wie folgt schalten:1: Relais dauernd ein,0: Relais dauernd aus,AUTO: Relais schaltet nach Regelsignal.Eine gelbe LED signalisiert den Schaltzustand des Ausgangsrelais.Das 0 - 10 V Signal ist Ground gebunden und wirkt mit den festeingestellten Schaltpunkten auf das Ausgangsrelais.Schwellwert Ein: 3 V DC.Schwellwert Aus: 2,5 V DC.Ausgangskontakt als Wechsler, mit 6 A Dauerstromfuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: FederkraftklemmenMasse (BxHxT): 17,5 x 61,3 x 60 mmGewicht: 70 gFabrikat: METZ CONNECTTyp: KRS-F-E06 HArt.-Nr. 11066170oder gleich geeignet
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Komplettgerät mit Sockel | true |
| Mit abnehmbaren Klemmen | false |
| Mit LED-Anzeige | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 6 A |
| Schutzart (IP) | IP20 |
| Breite | 22,5 mm |
| Höhe | 61,3 mm |
| Tiefe | 60 mm |
