Beschreibung

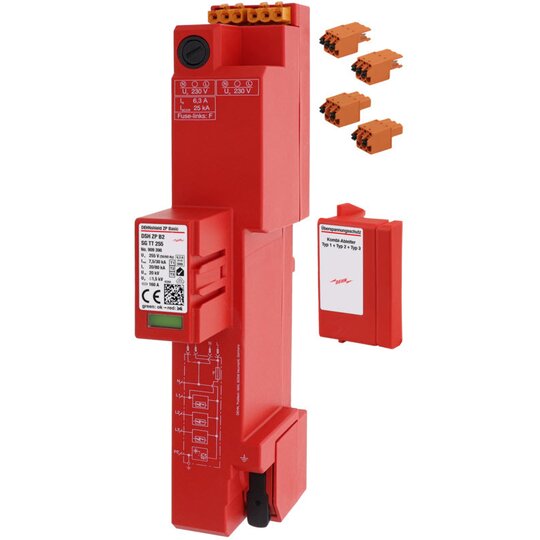

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100, komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme, Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten. RAC-Funkenstreckentechnologie Mit Click + Power-Anschlusstechnik: Komplett werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar Höchste Dauerspannung: 255 Vac Schutzpegel: <,= 1,5 kV Blitzstoßstrom gesamt (10/350): 30 kA Folgestromlöschfähigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 zu Ableitern der Red/Line-Familie, sowie direkt zum Endgerät Platzsparende Baubreite von 38 mm für den kompakten Einsatz mit Einspeiseadapter Aufrastbarer Abdeck-Clip für flexible Größenanpassung (max. 3 TE) unter Beachtung der DIN VDE 0603-1 Fabrikat: DEHN Typ: DSH ZP B2 SG TT 255 Art.-Nr.: 909396 oder gleichwertig.
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | true |
| Netzform TT | true |
| Netzform sonstige | false |
| Polzahl | 4 |
| BlitzstoŽƒstrom (10/350 s)s) | 30 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Spezifische Energie (W/R) | 14,06 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Montageart | Sammelschiene |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 qmm |
| Fernsignalisierung | false |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 und 3 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | true |
| Spannungsschaltende Funkenstreckentechnologie | true |
| Überstromgeschützter Spannungsabgriff | true |
| Schutzart (IP) | IP30 |
